Pilih berdasarkan ruang bebas pemasangan dan geometri tangki yang disetujui.
Komponen pemanas air OEM
Batang anoda magnesium untuk pemanas air
Rakitan lurus, fleksibel dan stud metrik yang dikonfigurasi sesuai gambar tangki Anda. Diameter badan, panjang aktif, inti bagian dalam dan antarmuka sambungan dikonfirmasi sebelum produksi.
Untuk penawaran harga yang berguna, kirimkan: diameter × panjang aktif × sambungan atau ulir lengkap × jumlah × tujuan.
Lurus & fleksibelAntarmuka NPT, G, R & metrikPasokan terkendali gambar
Sambungan NPT, G, R dan metrik dinyatakan secara eksplisit.
Dimensi, toleransi dan lingkup inspeksi dikonfirmasi sebelum pasokan.
Pilih konfigurasi
Mulai dari antarmuka pemasangan
Volume tangki saja tidak menentukan anoda yang tepat. Pilih konstruksi yang paling mendekati aplikasi Anda, lalu konfirmasikan dimensi lengkap dan sambungan sebelum pesanan dilepas.
Lurus / akses atas memadai

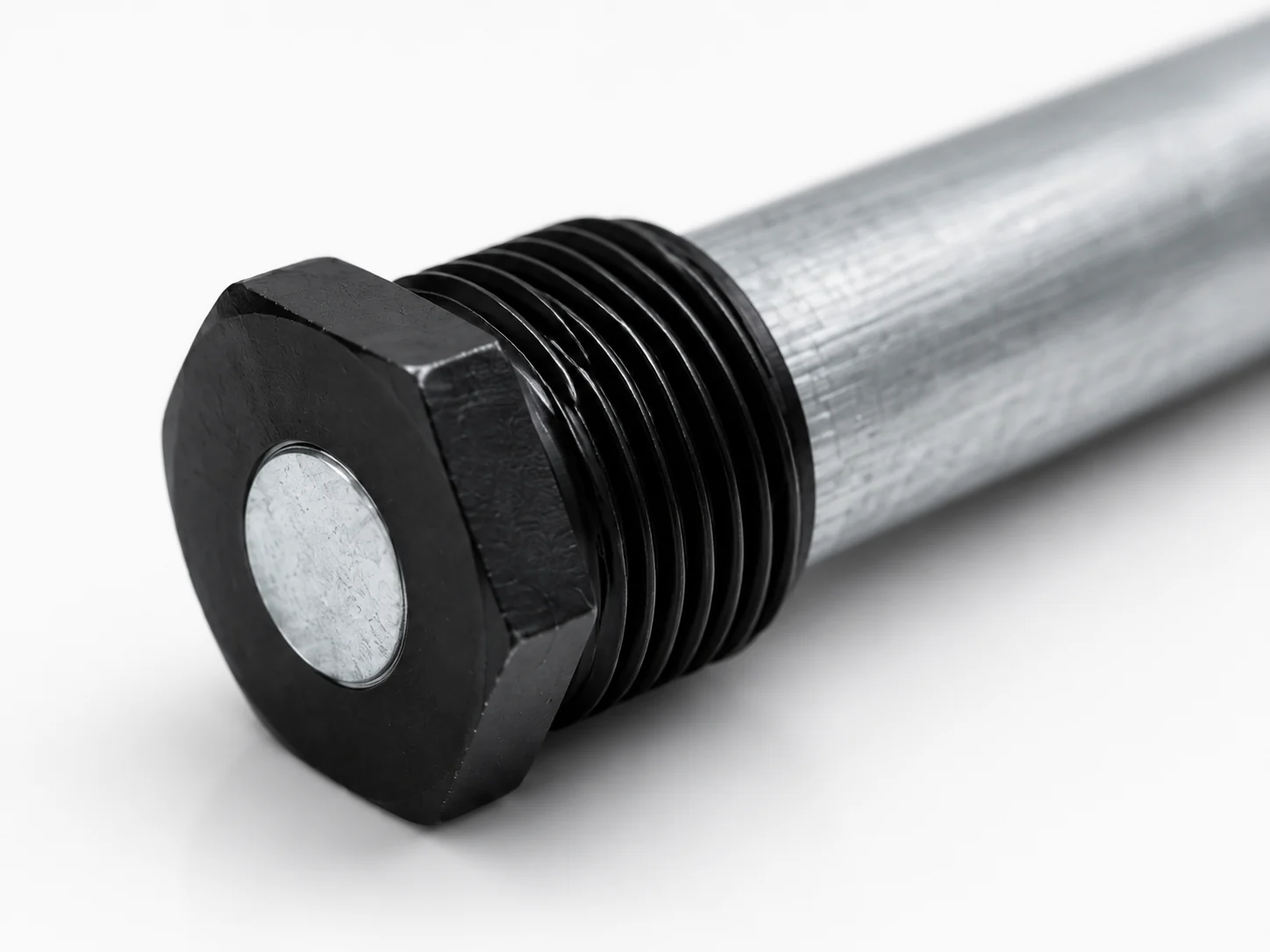

Batang sumbat heksagonal lurus
Diameter badan magnesium, panjang aktif, geometri sumbat dan ulir dilepas bersama sebagai satu konfigurasi terkendali.
Minta penawaran batang lurus →
Fleksibel / ruang bebas terbatas

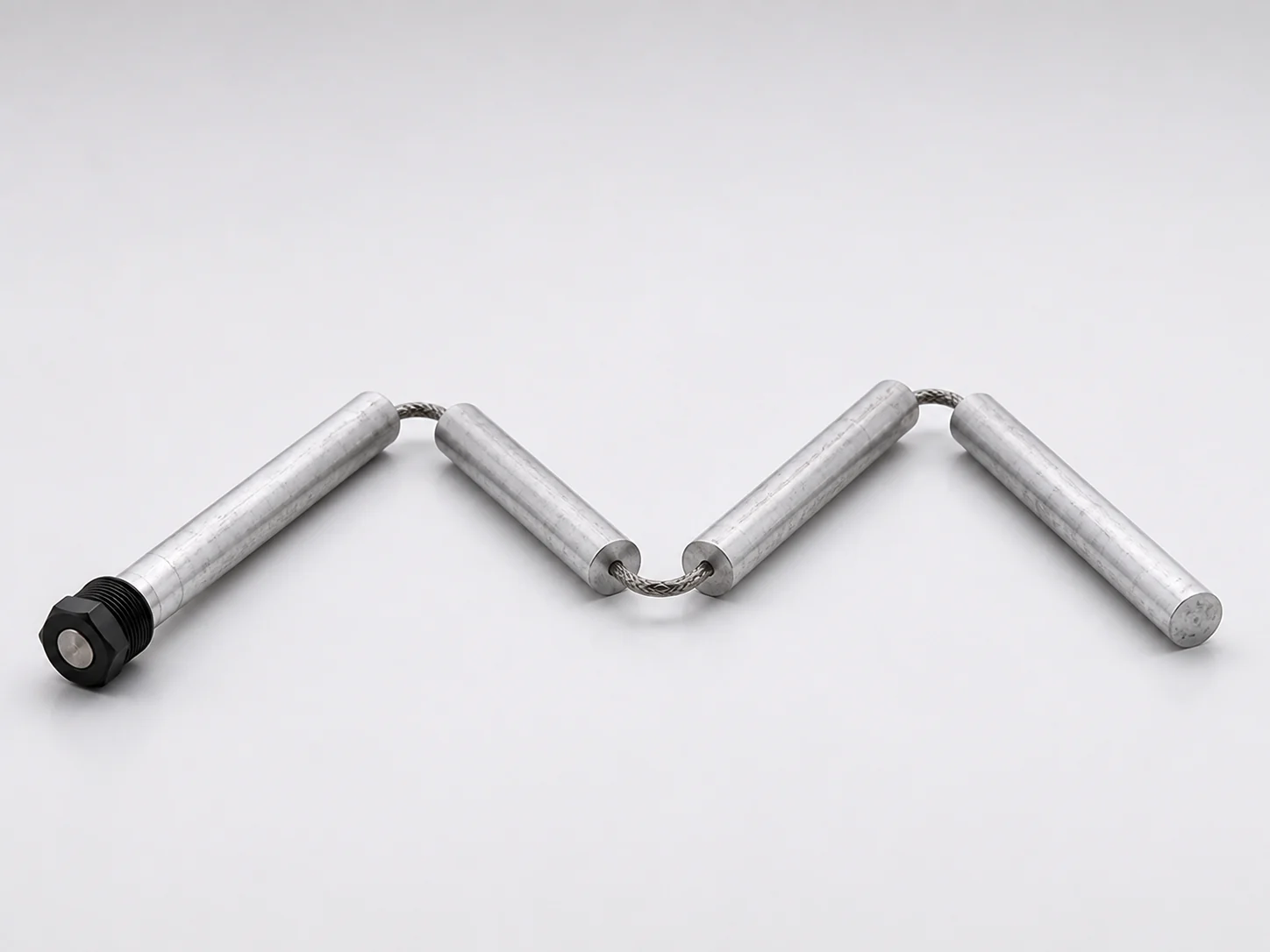

Batang fleksibel bersegmen
Jumlah segmen, sambungan kabel, jalur lekukan dan panjang terpasang ditetapkan oleh gambar yang disetujui untuk tangki dan ruang servis.
Minta penawaran batang fleksibel →
Metrik / OEM terpasang sumbat

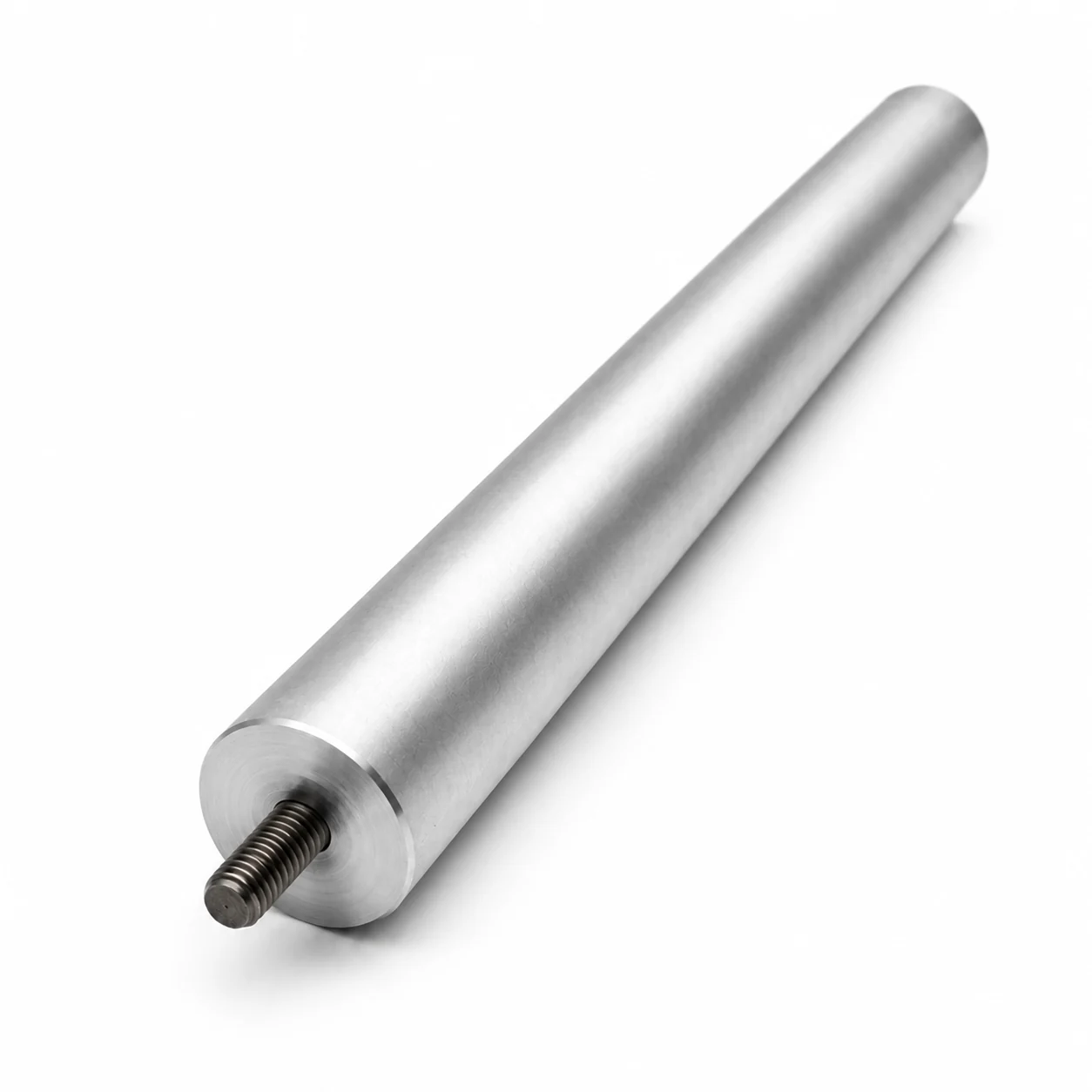

Batang stud metrik atau terpasang sumbat
Panjang stud yang terekspos, sistem ulir dan geometri pemasangan dinyatakan secara eksplisit untuk sistem OEM Eropa dan lainnya.
Minta penawaran konfigurasi metrik →Visualisasi produk menampilkan konfigurasi representatif. Identitas produk akhir, dimensi dan penerimaan diatur oleh gambar SKU yang disetujui serta dokumen pesanan.
Keluarga referensi pasar
Dimensi dan sambungan untuk penawaran harga
Standar internasional tidak menetapkan satu diameter, panjang atau sambungan anoda pemanas air yang berlaku universal. Kombinasi di bawah ini hanyalah keluarga referensi.
Referensi Amerika Utara
Keluarga sumbat heksagonal dan bersegmen
Konfigurasi pasar yang umum digunakan untuk memulai tinjauan program OEM atau penggantian.
| Konstruksi | Diameter badan | Panjang aktif referensi | Sambungan |
|---|---|---|---|
| Sumbat heksagonal lurus | Ø0.750 in / 19.1 mm | 44 in umum | 3/4-14 NPT |

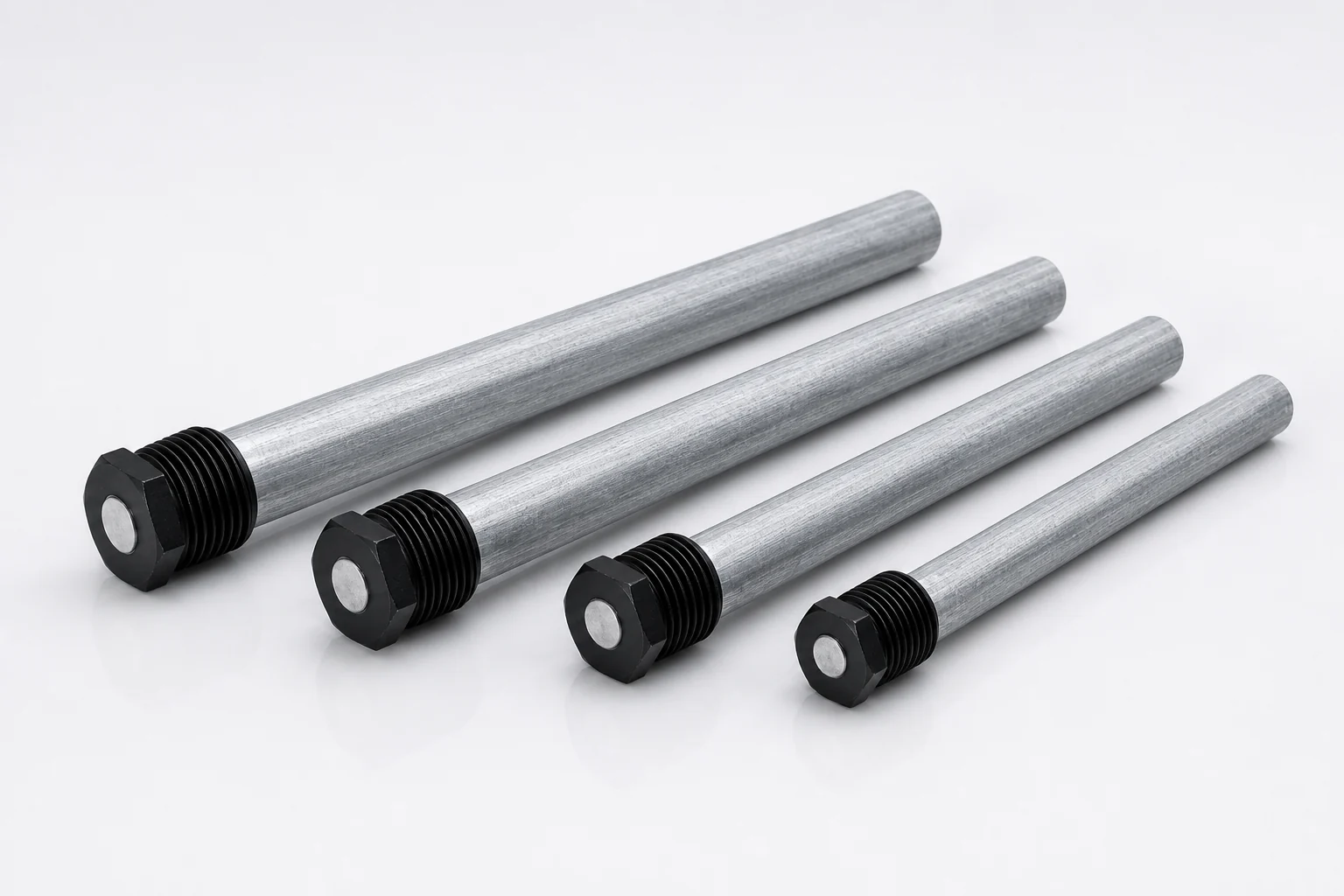

| Sumbat heksagonal lurus | Ø0.840 in / 21.3 mm | 9, 16, 32 atau 44 in | 3/4-14 NPT |
| Sumbat heksagonal lurus | Ø0.900 in / 22.9 mm | Sesuai OEM | 3/4-14 NPT |
| Bersegmen fleksibel | Ø0.840 in / 21.3 mm | Referensi 44 atau 48 in | 3/4-14 NPT |
| OEM sesuai pesanan | Referensi Ø0.500–1.050 in | Sesuai gambar | NPT atau antarmuka keluaran yang ditetapkan |
Referensi Eropa / internasional
Keluarga metrik, G/R dan fleksibel
Keluarga geometri referensi; definisi ulir dan penyekatan yang lengkap tetap wajib.
| Konstruksi | Diameter referensi | Sambungan |
|---|---|---|
| Batang dengan stud metrik | Ø18 / 21.3 / 26 / 33 mm | M6 atau M8, panjang terekspos dinyatakan |
| Batang terpasang pada sumbat | Ø21.3 / 26 / 33 mm | G3/4, G1 atau G1¼ sesuai ISO 228-1 |
| Sumbat penyekat ulir | Sesuai gambar | Ulir R sesuai ISO 7-1 |
| Fleksibel / rantai | Segmen Ø22 atau Ø33 mm | M8 atau antarmuka sumbat yang ditetapkan |
| Batang ekstrusi panjang | Ø21.3 / 26 / 33 mm | Soket, stud atau kawat inti yang diperpanjang |
Referensi penawaran harga—bukan daftar kompatibilitas universal. Konfirmasikan model peralatan, gambar tangki, permukaan penyekat dan geometri sambungan yang lengkap sebelum memesan. Dimensi akhir, toleransi dan ketersediaan diatur oleh gambar SKU yang disetujui.
Kendalikan antarmuka
Ukuran nominal yang sama saja tidak cukup
3/4-14 NPT, G 3/4 dan R 3/4 menggunakan sistem ulir dan penyekatan yang berbeda serta tidak boleh dianggap dapat saling menggantikan. Definisi anoda yang lengkap mencakup lebih dari sekadar ukuran ulir nominal.
- Standar ulir, ukuran, jenis jantan atau betina dan penerimaan gauge
- Jarak antarsisi heksagon dan tinggi sumbat
- Kedalaman pertautan ulir dan geometri permukaan penyekat
- Material dan pelapisan sumbat
- Metode penyekatan dan torsi perakitan
- Panjang terpasang diukur dari permukaan penyekat
- Sambungan batang ke tutup dan kontinuitas listrik
- Uji kebocoran atau tekanan bila disyaratkan
Tidak yakin sambungan mana yang Anda miliki? Kirimkan foto jelas sumbat yang ada, model tangki dan dimensi hasil pengukuran. Kami akan mengidentifikasi titik teknis yang belum jelas sebelum penawaran harga. Kesesuaian akhir tetap bergantung pada persetujuan gambar.
Dari kebutuhan hingga pelepasan
Dapatkan penawaran harga yang dapat digunakan secara teknis
Permintaan penawaran yang baik dimulai dari bukti yang sudah Anda miliki. Item yang belum diketahui dapat dipisahkan sebelum harga atau sampel dilepas.
Kirim buktinya
Gambar yang disetujui, komponen eksisting yang telah diukur, atau foto jelas beserta merek dan model peralatan.
Tutup titik yang belum jelas
Konstruksi, dimensi, sambungan, jumlah, tujuan dan lingkup dokumen inspeksi.
Lepaskan konfigurasi
Pasokan dikendalikan terhadap revisi gambar yang disetujui dan lingkup pesanan komersial yang dikonfirmasi.
Belum punya gambar? Mulai dengan: jenis produk + diameter badan + panjang aktif + sambungan + jumlah + tujuan.
Pasokan terkendali gambar
Apa yang ditetapkan sebelum produksi
Paduan yang benar hanyalah satu bagian dari rakitan jadi. Geometri, jalur listrik, antarmuka batas tekanan dan catatan mutu dikendalikan bersama-sama.
Geometri magnesium aktif
Diameter badan, panjang aktif, panjang terpasang, massa aktif bersih minimum dan kondisi permukaan.
Inti dan jalur listrik
Material dan diameter inti, konsentrisitas, sambungan terminal serta jalur listrik yang menerus.
Antarmuka batas tekanan
Geometri sumbat, penunjukan ulir, metode penyekatan, kriteria torsi dan uji kebocoran atau tekanan yang disyaratkan.
Dokumentasi pesanan
Revisi gambar, identitas heat atau batch, jumlah, penandaan, pengemasan dan catatan inspeksi yang disepakati.
Standar menurut lingkup
Referensi material, sistem dan ulir tidak dapat saling menggantikan
Standar yang disebutkan dalam permintaan penawaran harus sesuai dengan fitur produk yang benar-benar dikendalikannya. Tidak satu pun menciptakan satu ukuran anoda pemanas air jadi yang berlaku universal.
| Referensi | Penggunaan yang diizinkan dalam spesifikasi | Batasan |
|---|---|---|
| ASTM B843-18(2025)Material | Persyaratan material anoda magnesium cor dan ekstrusi. | Bersifat preskriptif, bukan berbasis kinerja; dimensi produk jadi dan umur layan pada air panas tidak ditetapkan. |
| EN 12438:2017Material cor | Kelas paduan, komposisi kimia dan pengujian yang ditetapkan untuk anoda cor. | Tidak memberikan kesesuaian produk utuh untuk batang ekstrusi maupun menetapkan ulir dan dimensinya. |
| ISO 26202:2019Material cor | Ingot paduan magnesium dan anoda cor. | Bukan standar penentuan ukuran, konektor atau umur layan pemanas air. |
| DIN 4753-3:2025-12Sistem tangki | Persyaratan dan pengujian tangki air minum berenamel serta sistem proteksi katodiknya. | Referensi desain dan validasi sistem, bukan sertifikat mandiri untuk anoda jadi. |
| ASME B1.20.1Ulir NPT | Dimensi dan pengukuran ulir NPT bila disyaratkan. | Tidak menetapkan peringkat tekanan atau kinerja penyekatan rakitan sumbat. |
| ISO 228-1 / ISO 7-1Ulir pipa | Sistem ulir paralel G dan ulir pipa R/Rp/Rc. | Penunjukan yang tepat dan metode penyekatan harus dinyatakan; antarmuka ini tidak dapat saling menggantikan. |
Batasan sertifikasi: tidak ada klaim persetujuan menyeluruh CE, NSF/ANSI/CAN 61, WRAS, ACS, UBA, AS/NZS 4020 atau persetujuan air minum lainnya. Setiap persetujuan yang dibutuhkan harus diverifikasi terhadap SKU yang tepat, fasilitas produksi, material yang bersentuhan dan kondisi penggunaan yang dimaksud sebelum pemesanan.
Unduhan teknis
Tinjau batasan teknis sebelum Anda menetapkan spesifikasi
Lembar data teknis empat halaman ini mencakup keluarga konfigurasi referensi pasar, komposisi kimia paduan sumber, standar yang berlaku, definisi sambungan, informasi pemesanan dan catatan inspeksi yang tersedia.
- Keluarga referensi Amerika Utara dan Eropa
- Batasan standar material, sistem tangki dan ulir
- Daftar periksa pemesanan dan inspeksi yang lengkap
Batang anoda magnesium pemanas air
Unduh lembar data teknisPermintaan penawaran langsung
Kirim dimensi atau gambar Anda
Kirimkan informasi yang sudah Anda miliki. Kolom yang belum diketahui dapat diperjelas setelah tinjauan teknis pertama.
- Dikirim langsung ke sales@cathprocp.com
- Gambar atau foto produk diterima hingga 12 MB
- Atribusi UTM dan klik iklan disimpan untuk tindak lanjut
Pertanyaan pembeli
Tetapkan spesifikasi sebelum memesan
Jawaban berikut memisahkan fakta produk dari keputusan sistem tangki dan asumsi kompatibilitas yang tidak berdasar.
Informasi apa yang dibutuhkan untuk penawaran harga?
Kirimkan jenis konstruksi produk, diameter badan magnesium, panjang aktif, panjang terpasang atau panjang keseluruhan, penunjukan sambungan yang lengkap, jumlah dan tujuan. Gambar yang sudah dilepas lebih diutamakan. Bila tidak ada gambar, sertakan merek pemanas air, model dan foto yang jelas dari komponen yang ada.
Sebaiknya memilih batang anoda lurus atau fleksibel?
Batang lurus umumnya dipertimbangkan bila tersedia ruang bebas pemasangan di bagian atas yang memadai. Batang fleksibel bersegmen dapat dipertimbangkan bila ruang bebas di atas terbatas. Tata letak segmen akhir dan panjang terpasang harus dikonfirmasi melalui gambar.
Apakah 3/4-14 NPT, G 3/4 dan R 3/4 dapat saling menggantikan?
Tidak. Ketiganya menggunakan sistem ulir dan penyekatan yang berbeda. Penunjukan yang tepat, persyaratan gauge, permukaan penyekat dan metode perakitan harus dinyatakan.
Dapatkah CathPro memasok dimensi sesuai pesanan?
Konfigurasi OEM yang terkendali gambar dapat ditinjau. Dimensi yang tersedia, toleransi, perkakas, jumlah dan lingkup inspeksi dikonfirmasi saat penawaran harga dan bukan merupakan komitmen stok umum.
Standar mana yang berlaku untuk anoda ini?
Referensi yang berlaku dapat mencakup ASTM B843 untuk material anoda magnesium, EN 12438 atau ISO 26202 untuk bentuk cor yang relevan, DIN 4753-3 untuk sistem proteksi tangki berenamel, serta ASME B1.20.1, ISO 228-1 atau ISO 7-1 untuk sistem ulir yang ditetapkan. Tidak ada satu standar pun yang mendefinisikan anoda pemanas air jadi yang berlaku universal.
Apakah produk ini bersertifikat untuk penggunaan air minum?
Kesesuaian untuk air minum dan dokumentasi regulasi harus diverifikasi untuk SKU yang tepat, fasilitas produksi, material yang bersentuhan dan pasar tujuan. Persetujuan menyeluruh tidak boleh diasumsikan hanya dari standar material atau ulir.
Dokumen inspeksi apa saja yang tersedia?
Bergantung pada lingkup pesanan yang disepakati, dokumen dapat mencakup analisis kimia atau MTC/COA, inspeksi dimensi, inspeksi kontinuitas listrik atau perakitan, pengujian kebocoran yang ditetapkan, catatan pengemasan dan Certificate of Conformity.
Berapa lama batang anoda magnesium bertahan?
Umur layan bergantung pada massa magnesium aktif, kondisi tangki, kimia air, konduktivitas, suhu, pemakaian dan kontinuitas listrik. Periksa dan ganti anoda sesuai instruksi pabrikan pemanas air; tidak ada angka umur layan yang berlaku universal.
Kirimkan dimensi yang Anda miliki. Kami akan mengidentifikasi apa yang masih kurang.
Mulailah dengan gambar, foto produk atau lima detail dasar: diameter, panjang aktif, sambungan, jumlah dan tujuan.
