Anoda tubular MMO | ICCP | RFQ proyek global
Anoda titanium tubular MMO untuk ICCP
Untuk proteksi katodik arus paksa, konfigurasikan anoda dari lingkungan layanannya—bukan dari nilai arus yang disalin dari katalog. CathPro meninjau elektrolit, arus yang dibutuhkan dan umur desain sebelum menetapkan luas aktif, rakitan kabel dan lingkup inspeksi.
- Polos / berkabel
- Opsi string / kanister
- Luas aktif ditetapkan pesanan
- Dukungan dokumen proyek
Visual produk adalah studi konsep representatif. Sistem lapisan, mutu titanium, luas aktif, dimensi, konstruksi kabel, kinerja dan lingkup inspeksi final dikendalikan oleh penawaran harga yang dikonfirmasi, gambar yang disetujui dan dokumen pesanan.
Arus sistem dan per anoda, siklus kerja, tegangan yang tersedia dan susunan pemasangan.
Dievaluasi terhadap luas aktif, rapat arus, muatan kumulatif dan bukti yang terkualifikasi.
Jalur arus lengkap
Keluaran yang andal bergantung pada setiap antarmuka dalam rangkaian.
Lapisan MMO adalah permukaan katalitik yang melepaskan arus. Sambungan kabel, substrat titanium, lapisan aktif, elektrolit, struktur terlindungi dan jalur balik negatif harus bekerja sebagai satu rangkaian ICCP yang terkendali.
Rectifier (+)
Kabel penghubung
Sambungan kabel
Substrat titanium
Permukaan aktif MMO
Elektrolit / backfill
Struktur terlindungi
Penawaran harga sebaiknya memisahkan data substrat tersertifikasi, bukti lapisan terkualifikasi, fitur rakitan terverifikasi dan kinerja sistem yang dihitung per proyek.
Dasar desain dari prinsip pertama
Tentukan tugas operasi sebelum memilih tabung.
Dimensi tabung saja tidak menetapkan peringkat arus yang aman atau masa layanan. Proposal yang diterima harus menyatakan kondisi dan bukti di balik setiap nilai kinerja.
Rapat arus
Arus operasi ÷ luas berlapis aktif
Rentang yang diizinkan harus didukung bukti untuk elektrolit dan sistem lapisan yang ditetapkan.
Muatan kumulatif
Arus operasi × waktu operasi
Umur desain memerlukan siklus kerja, luas aktif dan dasar kualifikasi yang relevan dengan produk, semuanya dinyatakan.
Resistansi sistem
Tegangan DC tersedia ÷ resistansi total rangkaian
Backfill, tanah atau air, jarak, kabel dan geometri struktur semuanya memengaruhi arus yang dapat dicapai.
Pilih konfigurasi pasokan
Sesuaikan bentuk pasokan fisik dengan metode pemasangan.
Konstruksi final ditetapkan oleh RFQ, spesifikasi klien, gambar yang disetujui, bill of material dan rencana inspeksi.
Anoda tubular MMO polos
Tabung titanium, luas aktif berlapis, area tidak aktif, dimensi dan identifikasi yang ditetapkan pesanan.
Minta konfigurasi ini →Anoda dengan kabel terpasang
Tabung jadi dengan kabel penghubung, sambungan listrik, segel lingkungan dan penahan regangan yang ditetapkan pesanan.
Minta konfigurasi ini →Rangkaian (string) anoda MMO
Beberapa anoda dengan panjang kabel, elevasi, susunan rangkaian dan perangkat pemasangan yang ditetapkan proyek.
Minta konfigurasi ini →Paket kanister / anoda dalam
Anoda sesuai lingkup proyek, antarmuka kanister atau kokas, kabel dan komponen groundbed yang ditetapkan.
Minta konfigurasi ini →

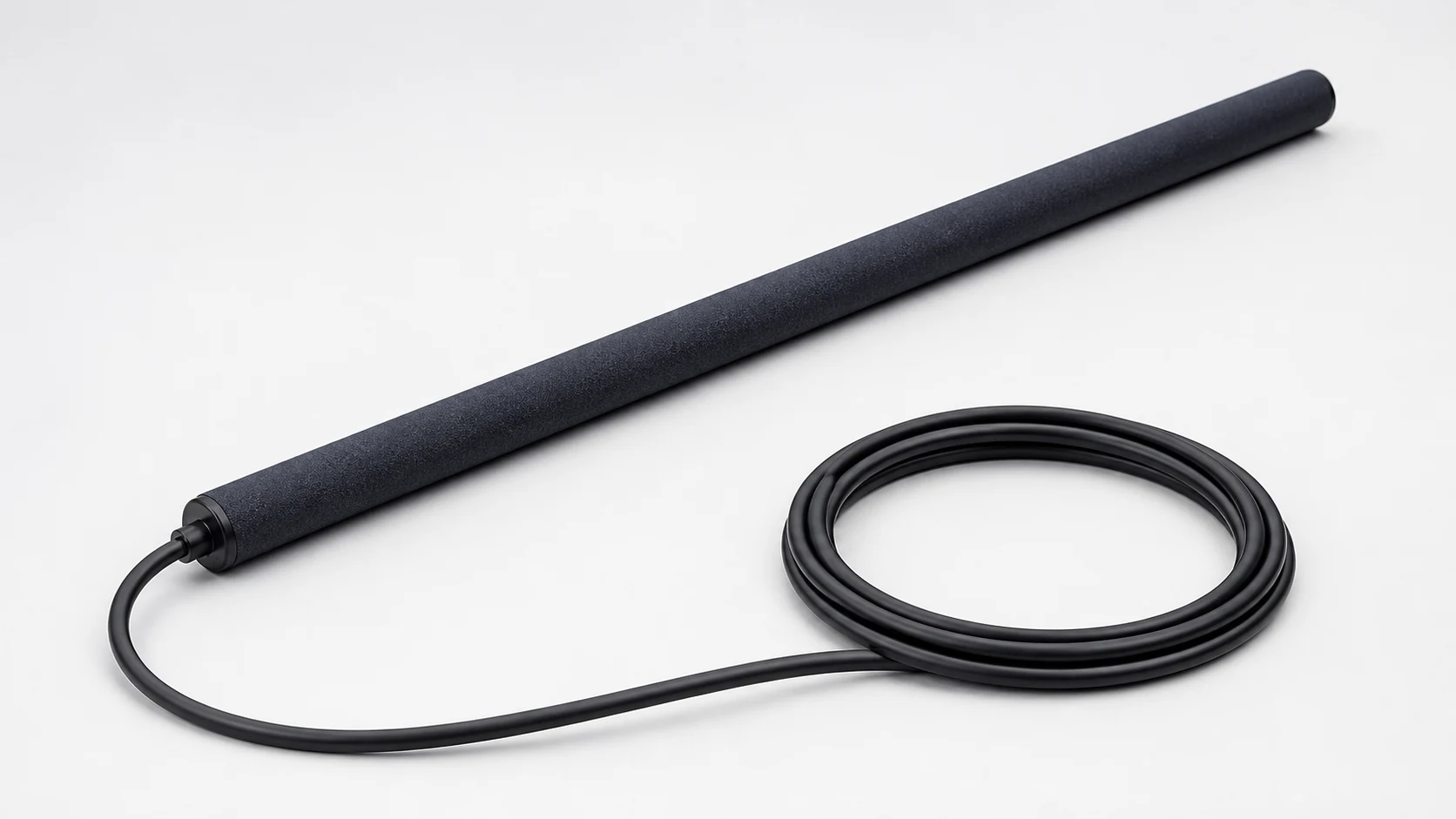

Rakitan dengan kabel terpasang
Tetapkan seluruh rakitan kelistrikan.
Geometri tabung, area aktif dan tidak aktif, konstruksi kabel, panjang yang dipasok, sambungan, segel, penahan regangan dan inspeksi dikonfirmasi bersama-sama.

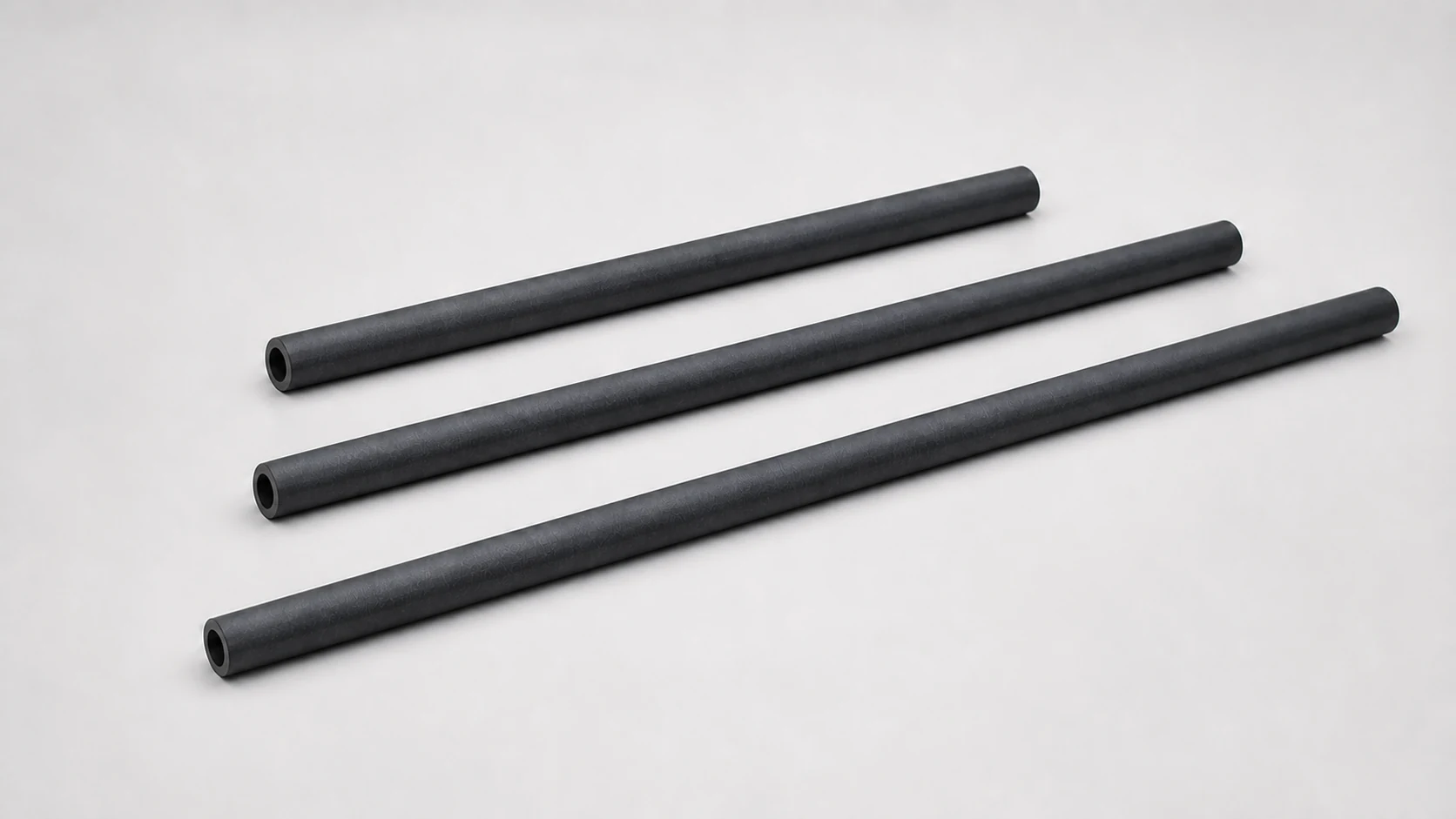

Keluarga produk sesuai pesanan
Gunakan satu dasar desain terkendali untuk setiap ukuran.
Panjang atau luas aktif yang berbeda tidak otomatis dapat saling menggantikan. Kondisi operasi dan bukti kualifikasi pendukung mengikuti dokumen pesanan yang diterima.
Kendalikan titik kegagalan
Lapisan hanyalah satu bagian dari anoda yang bertahan selama masa layanan.
Kehilangan keluaran secara dini dapat bermula dari lapisan, sambungan listrik, segel lingkungan, kabel atau antarmuka pemasangan. Masing-masing memerlukan dasar penerimaan yang ditetapkan.
Substrat titanium
Bentuk produk, mutu, spesifikasi material, dimensi, panjang aktif, persiapan permukaan dan ketertelusuran lot.
Lapisan MMO
Sistem lapisan yang kompatibel dengan elektrolit, aplikasi terkendali, identifikasi batch dan bukti kualifikasi yang disepakati proyek.
Sambungan listrik
Sambungan kabel ke titanium yang ditetapkan pesanan dengan inspeksi kontinuitas atau resistansi sambungan yang disepakati.

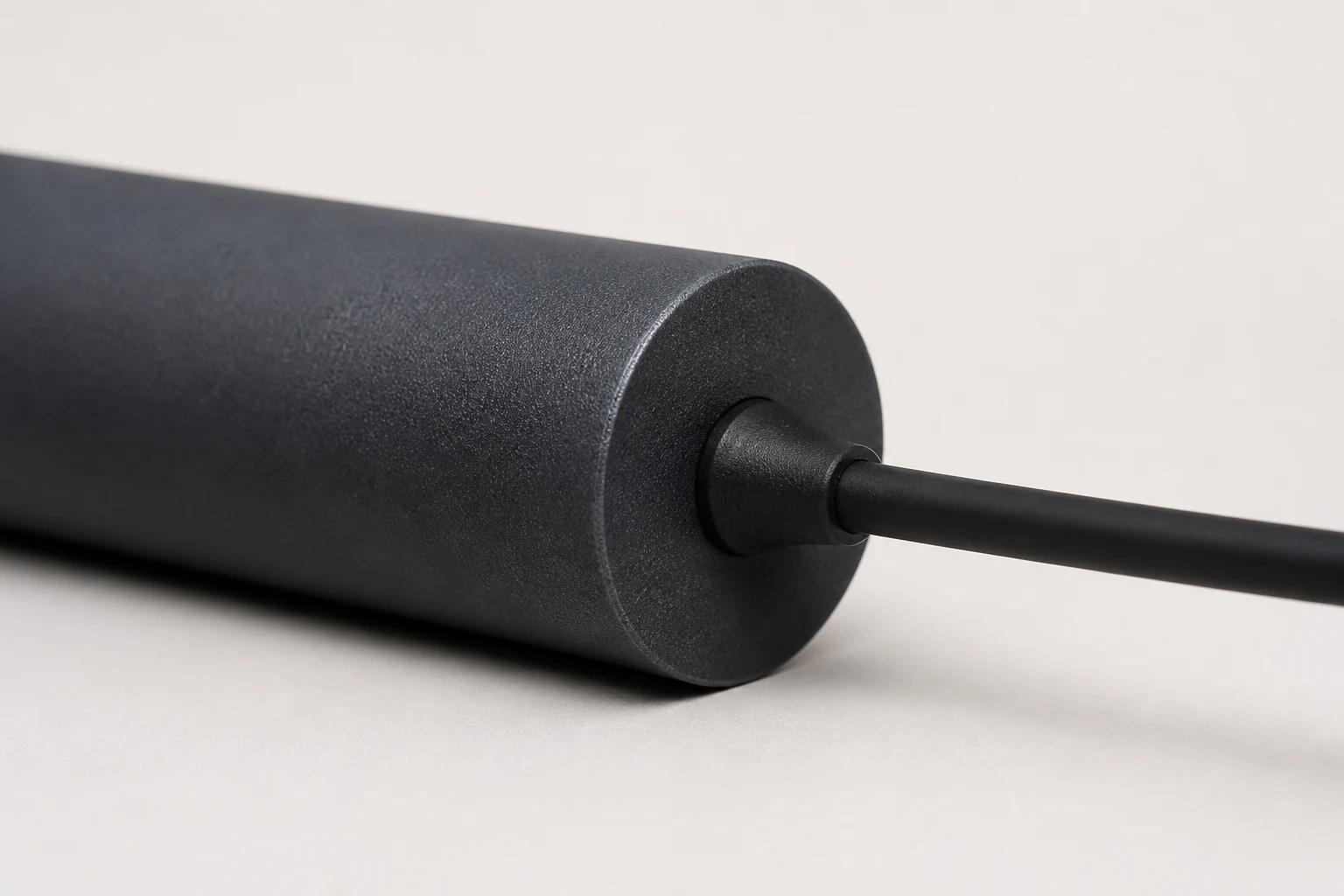

Segel dan penahan regangan
Perlindungan lingkungan dan penopang mekanis yang dipilih sesuai penanganan, kedalaman pemasangan, perendaman dan paparan kimia.
Kabel penghubung
Ukuran konduktor, sistem isolasi, peringkat tegangan, panjang yang dipasok, identifikasi dan susunan terminasi.
Kesesuaian aplikasi
Gunakan elektrolit dan cara pemasangan untuk memilih konfigurasi.
Anoda tubular MMO dapat dipertimbangkan untuk berbagai lingkungan ICCP, tetapi satu jenis lapisan, rapat arus atau konstruksi kabel tidak boleh dianggap cocok untuk setiap aplikasi.
- Groundbed permukaan untuk pipa terkubur
- Sistem groundbed anoda dalam
- ICCP dasar tangki dan bagian dalam tangki
- Struktur air tawar dan air payau
- Struktur maritim dan air laut
- Anoda pengganti yang ditetapkan gambar
- Aplikasi beton dengan kualifikasi khusus proyek
- Antarmuka pemasangan atau kanister khusus
Standar menurut lingkup
Gunakan setiap referensi hanya untuk lapisan yang dikendalikannya.
Tidak ada satu pun standar publik yang sekaligus mensertifikasi substrat titanium, lapisan MMO, rakitan kabel dan sistem ICCP secara lengkap.
| Referensi | Yang dikendalikan | Penerapan yang benar |
|---|---|---|
| ASTM B338-17(2026) | Bentuk produk tabung titanium dan paduan titanium. | Referensi material substrat bila bentuk produk dan mutu yang dipesan tersertifikasi. Tidak mencakup lapisan MMO atau kinerja anoda jadi. |
| ISO 19097-2:2018 | Pengujian umur dipercepat untuk anoda MMO yang digunakan di tanah dan air alami. | Metode kualifikasi lapisan pada kondisi uji yang dinyatakan; bukan jaminan umur lapangan yang universal atau sertifikasi unit jadi. |
| NACE TM0108-2012 | Pengujian umur dipercepat untuk anoda titanium terkatalisis. | Metode kualifikasi yang ditetapkan proyek. Korelasi spesifik material dan kriteria penerimaan harus ditetapkan. |
| ISO 15589-1:2026 | Sistem proteksi katodik untuk jaringan pipa di darat. | Referensi desain, pemasangan, commissioning, operasi dan pemeliharaan sistem; bukan sertifikat anoda yang berdiri sendiri. |
| NACE SP0169-2024 | Pengendalian korosi eksternal untuk perpipaan logam terkubur atau terendam. | Referensi umum sistem dan praktik proteksi. |
| NACE SP0572-2024 | Sistem anoda dalam arus paksa. | Referensi desain, pemasangan, operasi dan pemeliharaan anoda dalam; bukan spesifikasi lapisan MMO. |
Penawaran harga sebaiknya menyebutkan edisi standar yang diminta, bentuk produk, mutu, metode uji, hubungan spesimen, kriteria penerimaan dan bukti. Kesesuaian sistem secara lengkap bergantung pada desain proyek, pemasangan, commissioning dan operasi.
Jadwal teknis khusus pesanan
Tetapkan setiap bidang sebelum nilai apa pun menjadi kontraktual.
Panduan publik ini tidak menggantikan data produk CathPro dengan nilai katalog pesaing. Nilai final tercantum dalam penawaran harga yang diterima, gambar/BOM yang disetujui dan ITP proyek.
| Bidang spesifikasi | Informasi yang harus ditetapkan | Dokumen konfirmasi |
|---|---|---|
| Lingkungan layanan | Struktur yang dilindungi, elektrolit, kimia, suhu, aliran, pemasangan dan yurisdiksi proyek. | RFQ dan dasar desain yang disetujui |
| Substrat titanium | Bentuk produk, mutu, standar, OD, tebal dinding, panjang keseluruhan, panjang aktif dan toleransi. | MTC, lembar data teknis yang disetujui dan GA |
| Sistem lapisan | Sistem sesuai aplikasi, luas aktif, referensi batch dan lingkup kualifikasi atau penyaksian yang diminta. | Lembar data teknis yang disetujui, ITP dan rekaman kualifikasi |
| Tugas kelistrikan | Arus yang dibutuhkan, usulan rapat arus, siklus kerja, dasar muatan kumulatif dan kondisi desain yang dinyatakan. | Proposal teknis yang diterima |
| Rakitan kabel | Konduktor, isolasi, peringkat tegangan, panjang, sambungan, segel, penahan regangan, titik keluar dan terminasi. | Gambar yang disetujui, BOM dan jadwal kabel |
| Paket pemasangan | Konfigurasi polos, terpasang, string, kanister atau anoda dalam beserta aksesori terkait. | GA proyek dan BOM |
| Inspeksi dan dokumen | Dimensi, visual, kontinuitas, uji resistansi/segel yang disepakati, MTC, CoC, ITP dan titik pihak ketiga. | Daftar dokumen dan pelepasan inspeksi |
Paket bukti proyek
Sepakati bukti sebelum produksi.
Rekaman hanya disertakan bila dikonfirmasi dalam penawaran harga dan daftar dokumen proyek.
Definisi produk
Lembar data teknis yang disetujui, gambar GA, BOM, definisi luas aktif dan jadwal kabel.
Ketertelusuran substrat
Sertifikat material, mutu, bentuk produk serta keterkaitan heat atau lot sesuai pesanan.
Rekaman lapisan
Bukti proses terkendali, batch dan kupon kualifikasi yang disepakati.
Inspeksi rakitan
Dimensi, visual, kontinuitas serta rekaman sambungan, segel atau kabel yang disepakati.
Dokumen pelepasan
ITP, laporan inspeksi, Certificate of Conformity dan rekaman pihak ketiga sesuai pesanan.
Rekaman pengiriman
Packing list, identifikasi, massa neto/bruto, panduan penanganan dan dukungan dokumen asal barang.
Unduh lembar data teknis / panduan konfigurasi anoda tubular MMO
Gunakan PDF ini untuk membandingkan pemasok, menetapkan dasar desain dan menyiapkan RFQ yang lengkap secara teknis. Tanpa perlu mengisi formulir untuk mengunduhnya.
Pertanyaan teknis
Ubah permintaan umum menjadi kebutuhan yang dapat ditawarkan.
Jawaban berikut memisahkan sertifikasi substrat, kualifikasi lapisan, inspeksi anoda jadi dan desain sistem secara lengkap.
Berapa arus yang dapat dihasilkan satu anoda tubular MMO?
Arus ditentukan dari luas berlapis aktif, rapat arus yang terkualifikasi, elektrolit, suhu, susunan pemasangan dan tegangan sistem yang tersedia. Nilai tetap tidak dapat ditetapkan hanya dari dimensi tabung.
Bagaimana umur desain ditentukan?
Umur desain bergantung pada muatan kumulatif, rapat arus operasi, kualifikasi lapisan, kimia elektrolit, suhu, siklus kerja, integritas kabel dan operasi sistem. Nilainya hanya dikonfirmasi terhadap dasar desain yang disepakati.
Apakah ASTM B338 mencakup lapisan MMO?
Tidak. ASTM B338 mengatur bentuk produk tabung titanium dan paduan titanium. Lapisan MMO, sambungan kabel, penyegelan dan kinerja anoda jadi memerlukan persyaratan pesanan serta bukti tersendiri.
Apakah ISO 19097-2 mensertifikasi setiap anoda jadi?
Tidak. Standar ini adalah metode uji umur dipercepat untuk anoda MMO yang digunakan di tanah dan air alami. Kondisi kualifikasi, hubungan spesimen dan kriteria penerimaan harus dinyatakan.
Dapatkah CathPro meninjau kebutuhan sumur dalam atau penggantian?
Bisa. Kirimkan data groundbed atau gambar eksisting beserta tugas operasi, kabel, pemasangan dan persyaratan dokumentasi. Kemiripan dimensi luar tidak membuktikan kesetaraan.
Informasi apa yang dibutuhkan untuk penawaran harga?
Sampaikan struktur yang dilindungi, elektrolit, arus yang dibutuhkan, umur desain, konfigurasi, dimensi atau gambar, kebutuhan kabel, jumlah, tujuan pengiriman dan dokumen inspeksi yang diminta.
RFQ teknis
Kirimkan kondisi yang menentukan penawaran harga Anda.
Punya BOQ, gambar atau spesifikasi klien? Unggah saja. Masih dalam tahap desain? Kirimkan data aplikasi dan tugas operasi yang tersedia; kami akan mengidentifikasi input penawaran yang belum lengkap.
- Kami meninjau aplikasi dan kelengkapan RFQ.
- Kami mengidentifikasi data konfigurasi atau dasar desain yang belum ada.
- Kami mengonfirmasi produk, inspeksi dan lingkup dokumen sebelum penawaran harga.
