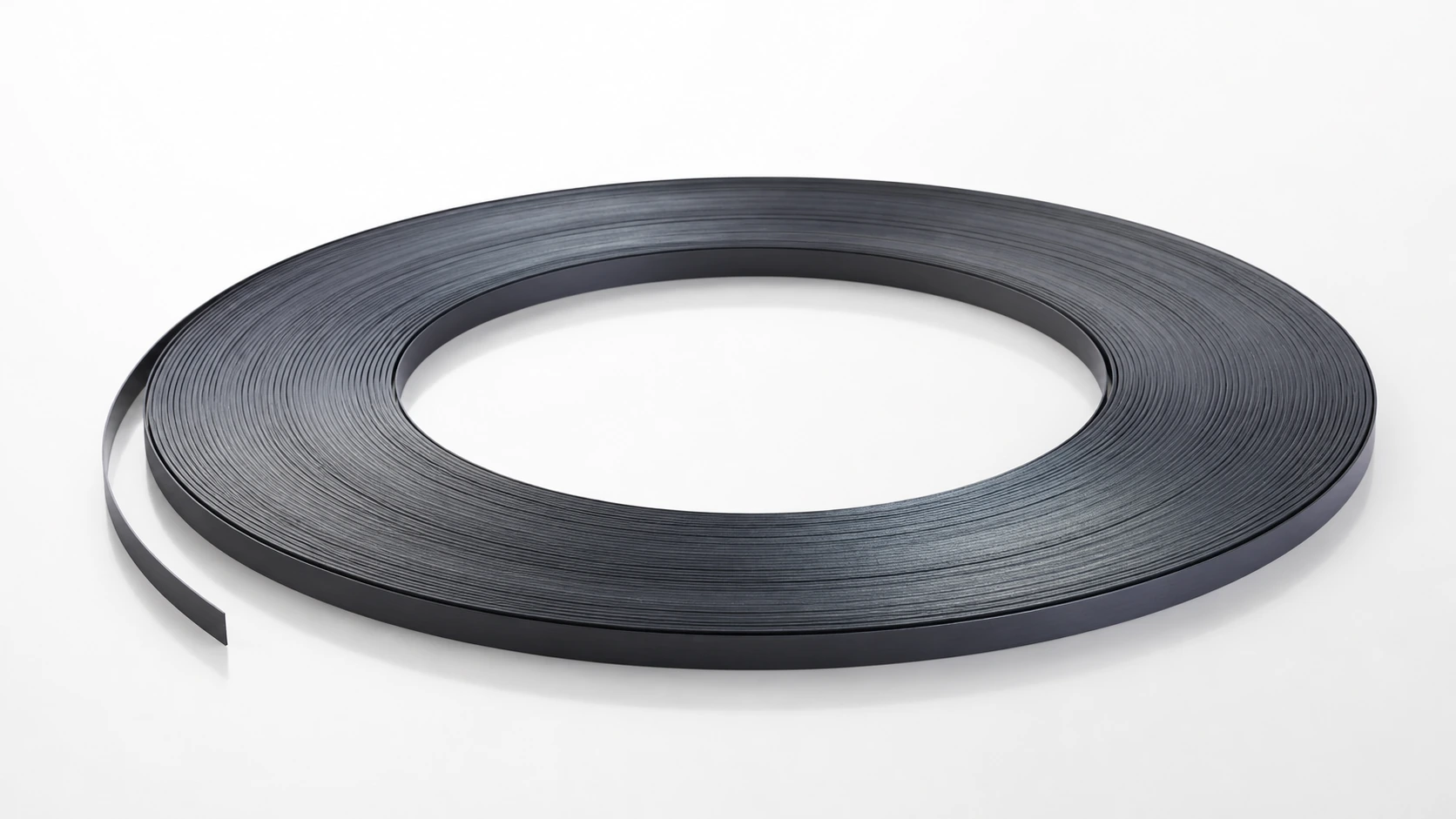

Anoda pita titanium MMO
Tentukan anoda aktif dari tugas yang harus dijalankannya: mendistribusikan arus paksa di bawah dasar tangki sesuai arus, masa layanan dan kondisi pemasangan yang dibutuhkan. Kirimkan geometri tangki, kebutuhan arus, data pasir dan spesifikasi yang berlaku untuk mendapatkan penawaran teknis khusus pesanan.
- Pita titanium berlapis MMO
- ICCP dasar tangki
- Tinjauan antarmuka grid
- Dokumen khusus pesanan
Visual produk adalah studi konsep representatif. Mutu titanium, dimensi, lapisan, arus, umur desain, antarmuka grid, sambungan dan lingkup inspeksi final dikendalikan oleh penawaran harga yang dikonfirmasi, gambar yang disetujui dan dokumen pesanan. Batang konduktor titanium dan komponen grid lainnya adalah item pasokan terpisah yang bersifat opsional kecuali dinyatakan termasuk secara tegas.
Arus total, kriteria proteksi, profil operasi, umur desain dan kelonggaran yang berlaku.
Resistivitas, kelembapan, klorida, suhu dan jarak pemisah antara grid dan dasar tangki.
Jalur arus lengkap
Pita aktif harus bekerja di dalam sistem kelistrikan yang terkendali.
Pita titanium berlapis MMO adalah permukaan katalitik yang melepaskan arus. Setiap feeder, batang konduktor, las lapangan atau detail sambungan merupakan antarmuka sistem terpisah yang harus ditetapkan oleh desain proyek dan batas pasokan.
Rectifier (+)
Kabel feeder
Catu daya tersegel
Konduktor grid Ti opsional
Persilangan terkendali
Anoda pita Ti MMO
Pasir / elektrolit
Dasar tangki
Penawaran teknis sebaiknya memisahkan sertifikasi substrat, bukti lapisan dan kapasitas muatan, kendali grid/las dan kinerja sistem yang dihitung per proyek.
Dasar desain dari prinsip pertama
Hitung jaringan arus sebelum menentukan jumlah gulungan.
Lebar pita atau panjang rol tidak dapat menetapkan jarak grid, keluaran arus atau umur desain. Proposal harus menyatakan kondisi dan bukti di balik setiap nilai proyek.
Kebutuhan arus
Luas terlindungi × rapat arus desain
Kondisi lapisan, lingkungan, shielding, kebocoran dan kelonggaran desain membentuk arus sistem yang dibutuhkan.
Muatan dan umur
Arus rata-rata × waktu operasi
Luas aktif, bukti kapasitas muatan lapisan, siklus kerja dan faktor keamanan mendukung dasar umur khusus pesanan.
Distribusi dan jatuh tegangan
Geometri + antarmuka kelistrikan + catu daya
Jarak antar pita, topologi grid, atenuasi, lokasi catu daya dan resistansi elektrolit mengendalikan keluaran yang dapat dipakai. Komponen konduktor terpisah hanya diperiksa bila berada di dalam lingkup yang ditawarkan.
Produk dahulu, sistem kemudian
Tetapkan pita aktif sebelum merekayasa grid dasar tangki.

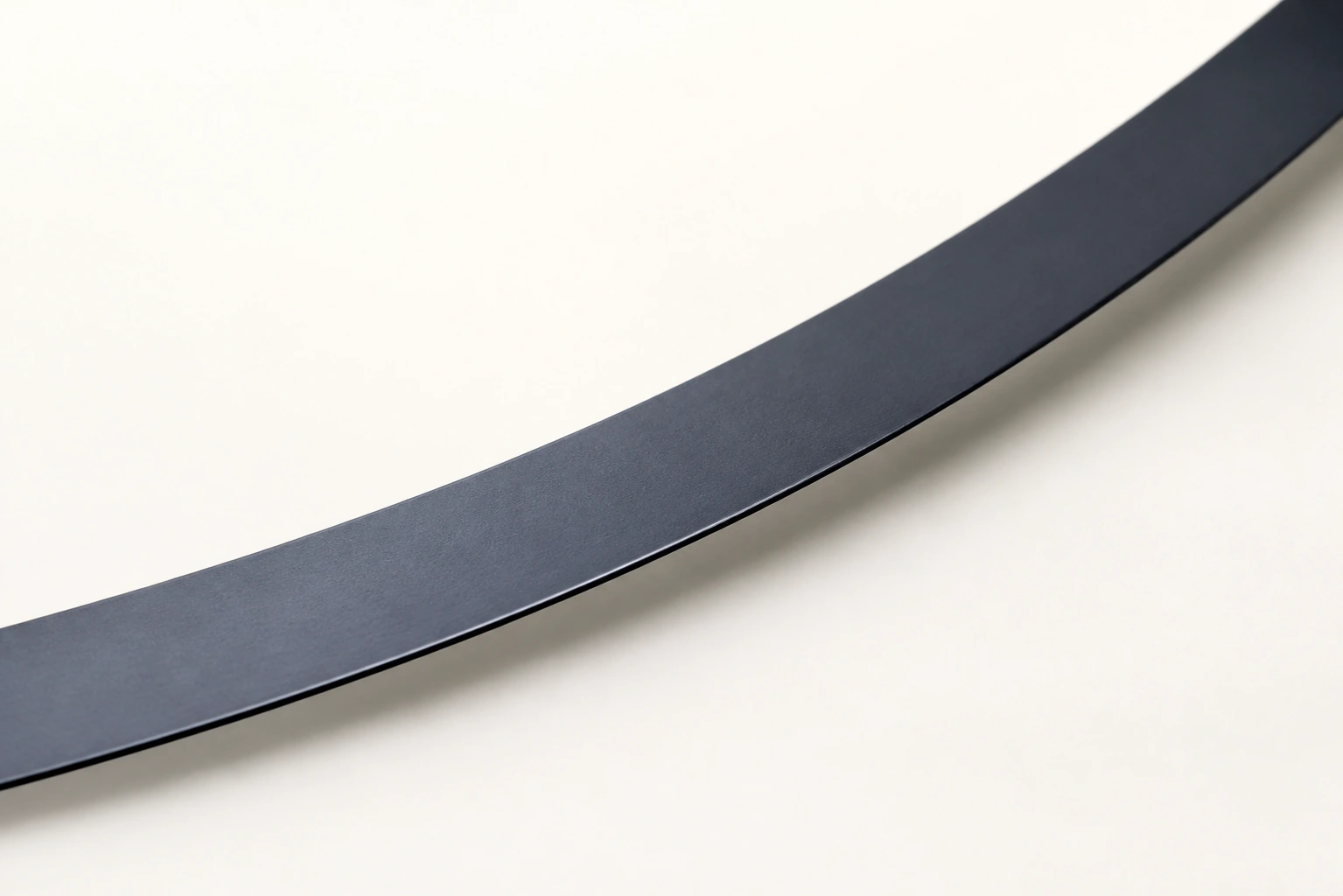

Pita titanium berlapis MMO adalah produk aktif yang melepaskan arus. Konfirmasikan lebih dahulu substrat, penampang, toleransi, luas berlapis, identitas gulungan dan batas penanganannya; kemudian turunkan jarak, catu daya, konduktor pendamping opsional dan sambungan dari desain ICCP dasar tangki yang disetujui serta batas pasokan.

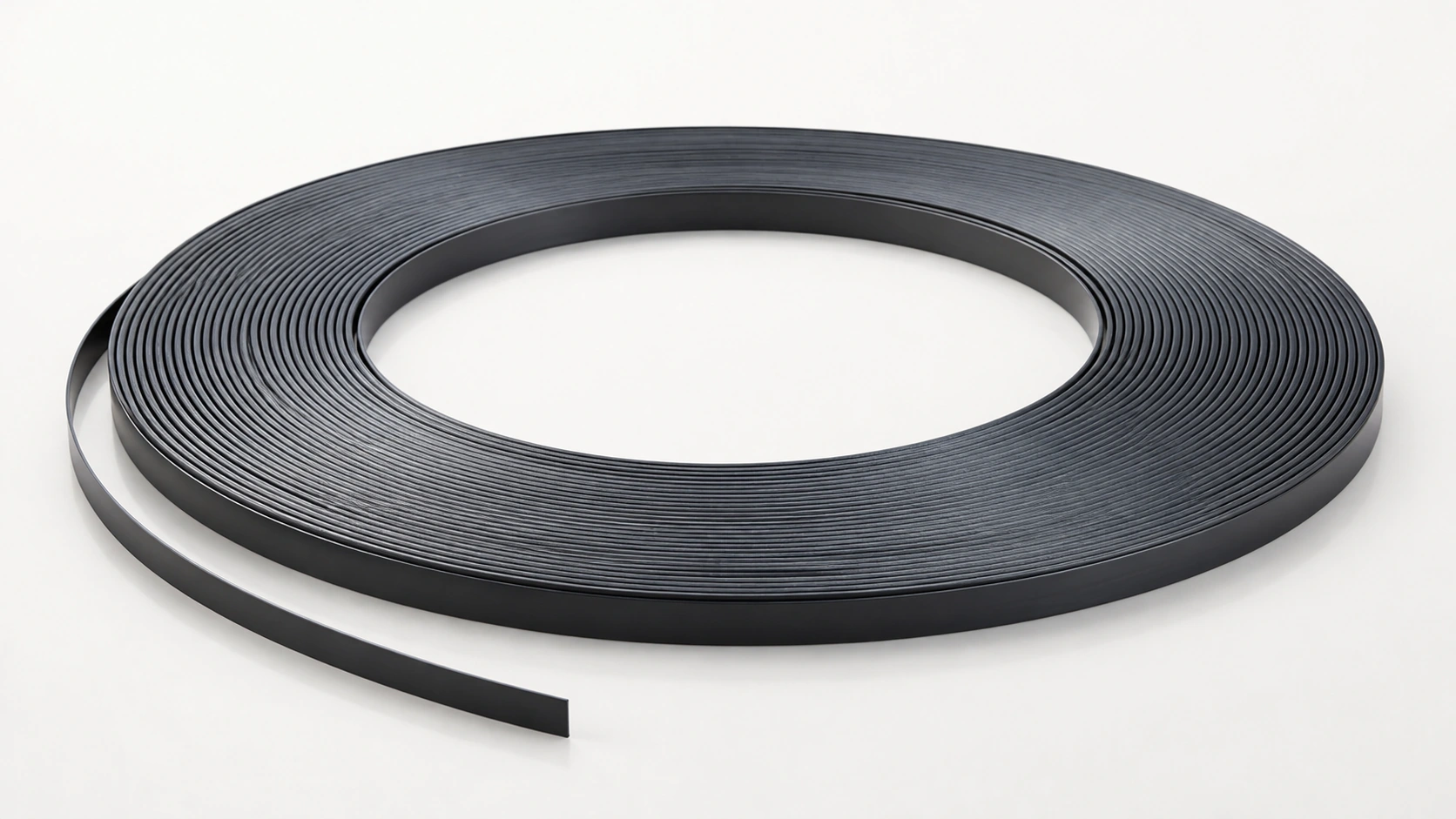

Bentuk produk pita
Strip berlapis aktif adalah produknya.
Mutu substrat, penampang dan toleransi, luas berlapis aktif, identitas gulungan dan batas penanganan bersifat khusus pesanan dan harus dinyatakan dalam penawaran harga serta rekaman produksi.
Konteks sistem opsional

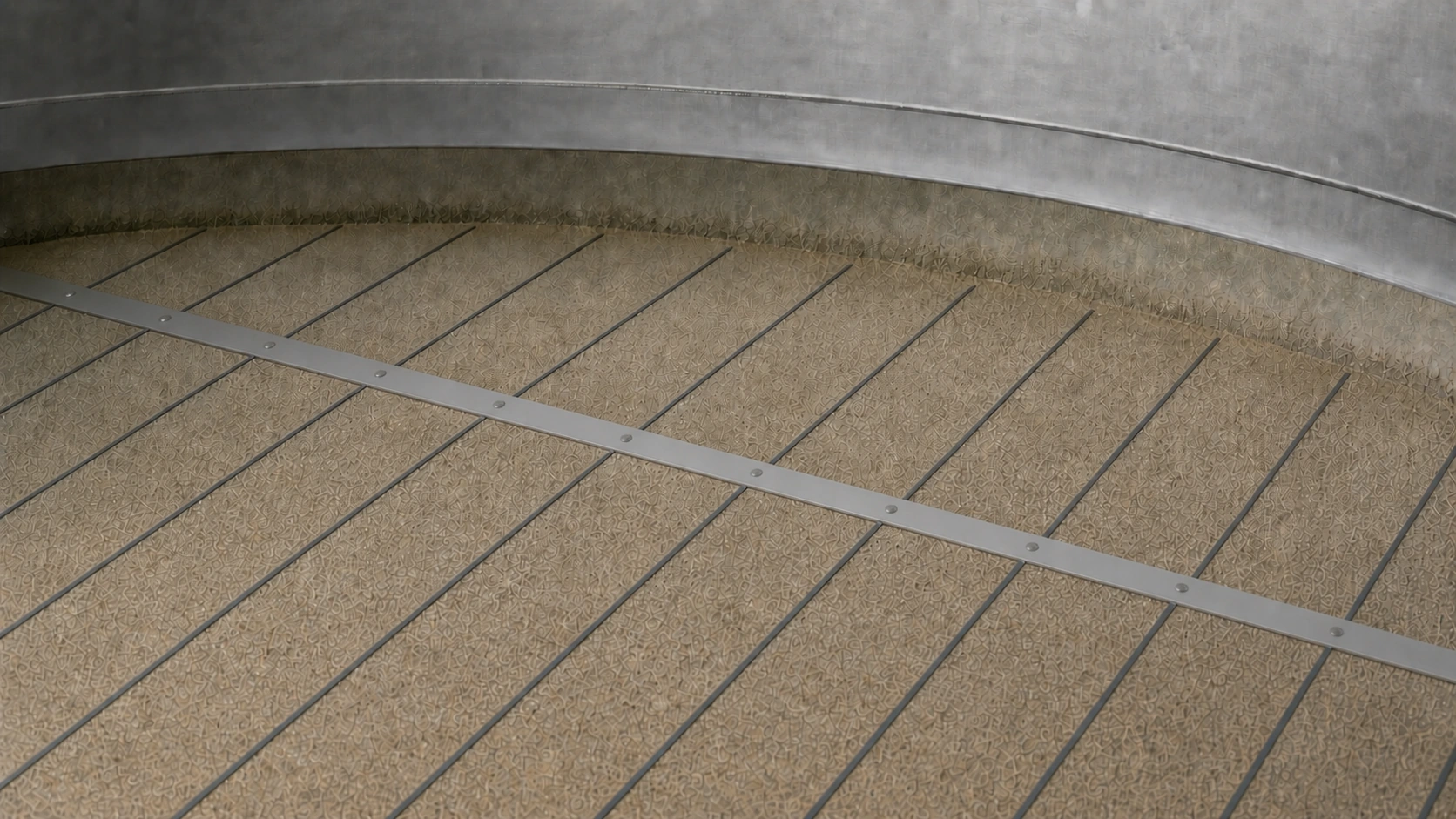

Tata letak grid direkayasa di sekitar pita aktif.
Jarak antar pita, lokasi catu daya dan batang konduktor titanium opsional adalah elemen sistem yang dirancang per proyek. Ilustrasi ini tidak menetapkan pasokan produk pita maupun menjanjikan paket grid yang lengkap.
Kendalikan titik kegagalan
Kualitas pita dan kualitas pemasangan harus menyatu menjadi satu rantai bukti.
Grid yang terkubur menjadi tidak dapat diakses. Identifikasi pita, penanganan lapisan, prosedur sambungan lapangan, penyegelan catu daya, serta pemeriksaan kontinuitas dan isolasi memerlukan rekaman penerimaan yang disepakati sebelum ditimbun.
Pita MMO
Mutu substrat, penampang, luas berlapis aktif, identitas gulungan, batas penanganan dan bukti kualifikasi lapisan yang disepakati.
Jaringan konduktor opsional
Bila termasuk, tetapkan mutu dan penampang titanium tanpa lapisan, jatuh tegangan terhitung, interkoneksi, redundansi dan posisi catu daya sebagai item terpisah.
Persilangan terlas
Metode las resistansi/titik yang terkualifikasi, setelan, pemeriksaan sampel, jumlah persilangan dan rekaman penerimaan lapangan.
Catu daya
Transisi Cu/Ti yang ditetapkan proyek, kabel, segel lingkungan, penahan regangan, identifikasi dan inspeksi sambungan.
Pemeriksaan sebelum penimbunan
Kontinuitas grid, isolasi terhadap baja tangki, resistansi catu daya, pemeriksaan elektroda referensi dan tata letak as-built.
Kesesuaian aplikasi
Gunakan pita solid bila akses konstruksi mendukung grid yang dirakit di lapangan.
Kecocokan aplikasi yang paling terverifikasi adalah sisi bawah eksternal dari dasar tangki penyimpanan di atas tanah yang baru, atau proyek penggantian dasar ganda yang sesuai, dengan lapisan pasir/elektrolit yang dirancang dan akses pemasangan yang terkendali.
Jelajahi material proteksi katodik tangki penyimpanan →
- Dasar tangki penyimpanan di atas tanah yang baru
- Proyek retrofit dasar ganda tertentu
- Grid terdistribusi dalam bantalan pasir terkendali
- Sistem tangki yang ditetapkan gambar pemilik/EPC
- Tinjauan terpisah untuk sistem mesh beton
- Tinjauan terpisah untuk groundbed menerus pada jaringan pipa
- Bukan produk anoda tubular sumur dalam
- Bukan konfigurasi pita maritim yang universal
Standar menurut lingkup
Gunakan setiap referensi hanya untuk lapisan yang dikendalikannya.
Tidak ada satu pun standar publik yang sekaligus mensertifikasi substrat titanium, lapisan MMO, grid yang dilas di lapangan dan sistem proteksi katodik tangki secara lengkap.
| Referensi | Yang dikendalikan | Penerapan yang benar |
|---|---|---|
| ASTM B265-25 | Strip, lembaran dan pelat titanium serta paduan titanium. | Referensi substrat/bentuk produk bila mutu yang dipesan tersertifikasi. Tidak mencakup lapisan MMO, keluaran grid, las atau umur. |
| ISO 19097-2:2018 | Pengujian umur dipercepat untuk anoda MMO pada tanah dan air alami. | Metode kualifikasi pada kondisi yang dinyatakan; bukan jaminan umur lapangan yang universal atau sertifikat rutin untuk grid jadi. |
| API RP 651, edisi ke-5 | Praktik proteksi katodik untuk dasar tangki penyimpanan di atas tanah. | Referensi aplikasi dan desain sistem tangki; bukan spesifikasi produk pita. |
| AMPP/NACE SP0193, edisi berlaku yang ditetapkan proyek | Proteksi katodik eksternal untuk dasar tangki penyimpanan baja karbon di atas permukaan tanah. | Konfirmasikan edisi yang diminta pemilik atau spesifikasi proyek. Ini adalah referensi aplikasi proteksi katodik dasar tangki, bukan sertifikasi material atau lapisan MMO. |
| BS EN 16299:2013 | Proteksi katodik eksternal untuk dasar tangki penyimpanan di atas tanah yang bersentuhan dengan tanah atau pondasi. | Desain, commissioning, operasi dan pemeliharaan sistem; bukan peringkat produk yang universal. |
Penawaran harga sebaiknya menyebutkan edisi standar yang diminta, mutu substrat, metode uji, kriteria desain, lingkup las lapangan, kriteria penerimaan dan bukti. Kinerja sistem secara lengkap bergantung pada desain proyek, pemasangan, commissioning dan operasi.
Jadwal teknis khusus pesanan
Tetapkan anoda dan antarmukanya sebelum nilai apa pun menjadi kontraktual.
Panduan ini tidak menggantikan data produk CathPro dengan nilai katalog pihak ketiga. Nilai final tercantum dalam penawaran harga yang diterima, gambar/BOM yang disetujui dan ITP proyek.
| Bidang spesifikasi | Informasi yang harus ditetapkan | Dokumen konfirmasi |
|---|---|---|
| Aplikasi dan geometri | Denah tangki, diameter, luas terlindungi, status baru/retrofit, dasar, pondasi, liner, sump dan elevasi grid. | RFQ, dasar desain yang disetujui dan tata letak |
| Pita MMO | Bentuk produk pita solid, mutu/standar titanium, lebar, tebal, panjang, toleransi, luas berlapis aktif dan identifikasi gulungan. | MTC, lembar data teknis yang disetujui dan BOM |
| Lapisan dan tugas kerja | Kendali lapisan sesuai aplikasi, arus yang dibutuhkan, usulan keluaran per luas/per meter, dasar muatan kumulatif dan umur. | Proposal teknis yang diterima dan rekaman kualifikasi yang disepakati |
| Konduktor grid opsional | Bila termasuk: mutu titanium, penampang, panjang, dasar resistansi/jatuh tegangan, tata letak, interkoneksi dan tugas catu daya yang diizinkan. Bila tidak, nyatakan “oleh pihak lain”. | Jadwal batas pasokan, perhitungan dan sertifikat material |
| Antarmuka grid | Jumlah persilangan, prosedur penyambungan, peralatan/setelan, uji sampel, inspeksi lapangan dan penerimaan kontinuitas bila termasuk. | Method statement, ITP dan rekaman pemasangan |
| Catu daya dan kabel | Jumlah/lokasi, transisi Cu/Ti, konduktor dan isolasi, panjang bebas, penyegelan, penahan regangan dan persyaratan uji. | Detail yang disetujui, jadwal kabel dan rekaman inspeksi |
| Pemantauan dan dokumen | Elektroda referensi/akses uji, pemeriksaan sebelum penimbunan, rekaman as-built, MTC, CoC, ITP dan titik pihak ketiga. | Daftar dokumen dan pelepasan inspeksi |
Paket bukti proyek
Sepakati bukti sebelum produksi dan pemasangan.
Rekaman hanya disertakan bila dikonfirmasi dalam penawaran harga dan daftar dokumen proyek.
Definisi desain
Dasar desain yang disetujui, tata letak grid, perhitungan, BOM dan jadwal catu daya sesuai pesanan.
Ketertelusuran material
Mutu titanium, bentuk produk, keterkaitan heat/lot, identifikasi gulungan dan sertifikat material sesuai pesanan.
Bukti lapisan
Bukti proses terkendali, batch dan uji tipe atau kupon kualifikasi yang disepakati.
QA pemasangan grid
Prosedur las, pemeriksaan sampel, kontinuitas, isolasi, resistansi catu daya dan rekaman as-built.
Dokumen pelepasan
ITP, laporan inspeksi, Certificate of Conformity dan rekaman pihak ketiga sesuai pesanan.
Pengemasan dan penanganan
Identifikasi gulungan, packing list, massa neto/bruto, panduan penyimpanan dan perlindungan lapisan.
Unduh lembar data teknis anoda pita titanium MMO
Gunakan PDF ini untuk menetapkan tugas kerja anoda, batas antarmuka grid, bukti yang diperlukan dan input untuk RFQ yang lengkap secara teknis. Tanpa perlu mengisi formulir.
Pertanyaan teknis
Ubah permintaan harga per gulungan menjadi kebutuhan anoda yang dapat ditawarkan.
Jawaban berikut memisahkan produk pita MMO dari jaringan konduktor opsional, pemasangan lapangan dan kinerja sistem secara lengkap.
Apakah batang konduktor titanium merupakan bagian dari anoda pita titanium MMO?
Tidak. Pita titanium berlapis MMO adalah anoda katalitik yang melepaskan arus. Batang konduktor titanium tanpa lapisan dapat mendistribusikan arus positif di seluruh grid proyek, tetapi merupakan komponen pendamping yang terpisah dan tidak termasuk kecuali dicantumkan secara tegas dalam penawaran harga.
Bagaimana jarak antar pita ditentukan?
Jarak dihitung dari geometri tangki, kebutuhan arus, dasar keluaran pita, sifat pasir atau elektrolit, jarak pemisah, halangan dan distribusi arus yang dibutuhkan. Jarak tidak ditentukan hanya dari dimensi pita.
Bagaimana umur desain ditentukan?
Umur desain bergantung pada muatan kumulatif, bukti kapasitas muatan lapisan, luas aktif, rapat arus, elektrolit, siklus kerja dan integritas pemasangan. Nilai proyek memerlukan dasar perhitungan dan kualifikasi yang dinyatakan.
Apakah ASTM B265 mensertifikasi seluruh grid?
Tidak. ASTM B265 mengatur persyaratan produk strip, lembaran dan pelat titanium. Lapisan MMO, desain grid, las, catu daya, keluaran dan umur memerlukan persyaratan pesanan serta bukti tersendiri.
Dapatkah grid ini dipasang di bawah tangki eksisting mana pun?
Tidak otomatis. Grid konvensional yang dirakit di lapangan umumnya memerlukan akses saat konstruksi dasar baru atau dasar ganda. Kelayakan retrofit bergantung pada konstruksi tangki dan sebaiknya ditinjau dari gambar terkini.
Apakah pita titanium MMO sama dengan anoda pita seng?
Tidak. Pita titanium berlapis MMO adalah anoda arus paksa yang digunakan dengan sumber daya DC eksternal. Pita seng adalah produk galvanik atau mitigasi dalam desain yang berbeda; keduanya tidak dapat saling menggantikan.
Informasi apa yang dibutuhkan untuk penawaran harga?
Sampaikan denah dan diameter tangki, status baru atau retrofit, data pondasi dan pasir, arus yang dibutuhkan, umur desain, spesifikasi yang berlaku, batas pasokan, jumlah, tujuan pengiriman dan dokumen inspeksi yang diminta.
RFQ teknis
Kirimkan input yang mengendalikan tugas kerja anoda dan penawaran harga.
Punya denah tangki, BOQ atau spesifikasi pemilik? Unggah saja. Masih dalam tahap desain? Kirimkan geometri, arus dan data pasir yang tersedia; kami akan mengidentifikasi input produk dan antarmuka yang belum lengkap.
- Kami memeriksa kesesuaian aplikasi dan kelengkapan RFQ.
- Kami mengidentifikasi data tugas anoda, antarmuka grid atau batas pasokan yang belum ada.
- Kami mengonfirmasi pita, bukti dan lingkup dokumen sebelum penawaran harga.
