Anoda ICCP HSCI | Opsi ASTM A518 Grade 3 | Permintaan penawaran proyek global
Anoda besi cor silikon tinggi dan komponen groundbed sumur dalam
Tetapkan badan anoda, sambungan kabel, segel lingkungan, backfill kokas dan komponen sumur dalam sebagai satu paket pasokan yang terkendali.
CathPro meninjau standar material yang diwajibkan, konfigurasi anoda, data groundbed, kabel, inspeksi dan lingkup dokumen sebelum menerbitkan penawaran harga.
- Tubular / Padat / Berkanister
- Opsi ASTM A518 Grade 3
- Opsi kabel dan penyegelan
- Dukungan dokumen proyek
Visual produk merupakan studi konsep yang bersifat representatif. Grade material akhir, konstruksi, dimensi dan lingkup inspeksi dikendalikan oleh penawaran harga yang dikonfirmasi, gambar yang disetujui dan dokumen pesanan.
Setiap antarmuka ditetapkan oleh dokumen proyek yang disetujui.
Resistansi, keluaran, jarak dan umur pakai bergantung pada masukan lokasi dan sistem.
Jalur arus yang lengkap
Keandalan sebuah groundbed hanya setinggi antarmuka listriknya yang paling lemah.
Kimia coran yang benar saja tidak menjamin groundbed yang andal. Resistansi sambungan, penyegelan, isolasi kabel, kontak kokas, ventilasi, geometri pemasangan dan resistivitas tanah semuanya memengaruhi kinerja sistem.
Penyearah (+)
Kabel lead
Anoda HSCI
Backfill kokas
Tanah / Air
Struktur terproteksi
Penyearah (−)
Penawaran harga kami memisahkan data produk tersertifikasi, fitur rakitan terverifikasi dan kinerja groundbed yang dihitung per proyek.
Pilih konfigurasi pasokan
Mulailah dari produk fisik yang benar-benar dibutuhkan proyek.
Dimensi dan kinerja tidak disalin dari katalog umum. Keduanya ditetapkan dari permintaan penawaran, gambar, kebutuhan penggantian dan dokumen proyek yang disetujui.
Anoda HSCI tubular telanjang
Geometri tubular dengan OD, ID, panjang, massa, keluaran kabel dan lingkup inspeksi yang ditetapkan pesanan.
Minta konfigurasi ini →Anoda HSCI padat
Konfigurasi coran padat untuk proyek berbasis gambar, kebutuhan penggantian dan dimensi yang ditentukan pelanggan.
Minta konfigurasi ini →Anoda HSCI berkanister
Anoda HSCI yang dipusatkan dalam kanister baja dengan backfill kokas, kabel, pengaturan penanganan dan data kemasan sesuai pesanan.
Minta konfigurasi ini →Komponen sumur dalam
Anoda berlingkup proyek, lead individual serta opsi ventilasi, penopang, wellhead dan kotak sambungan yang ditentukan.
Minta konfigurasi ini →

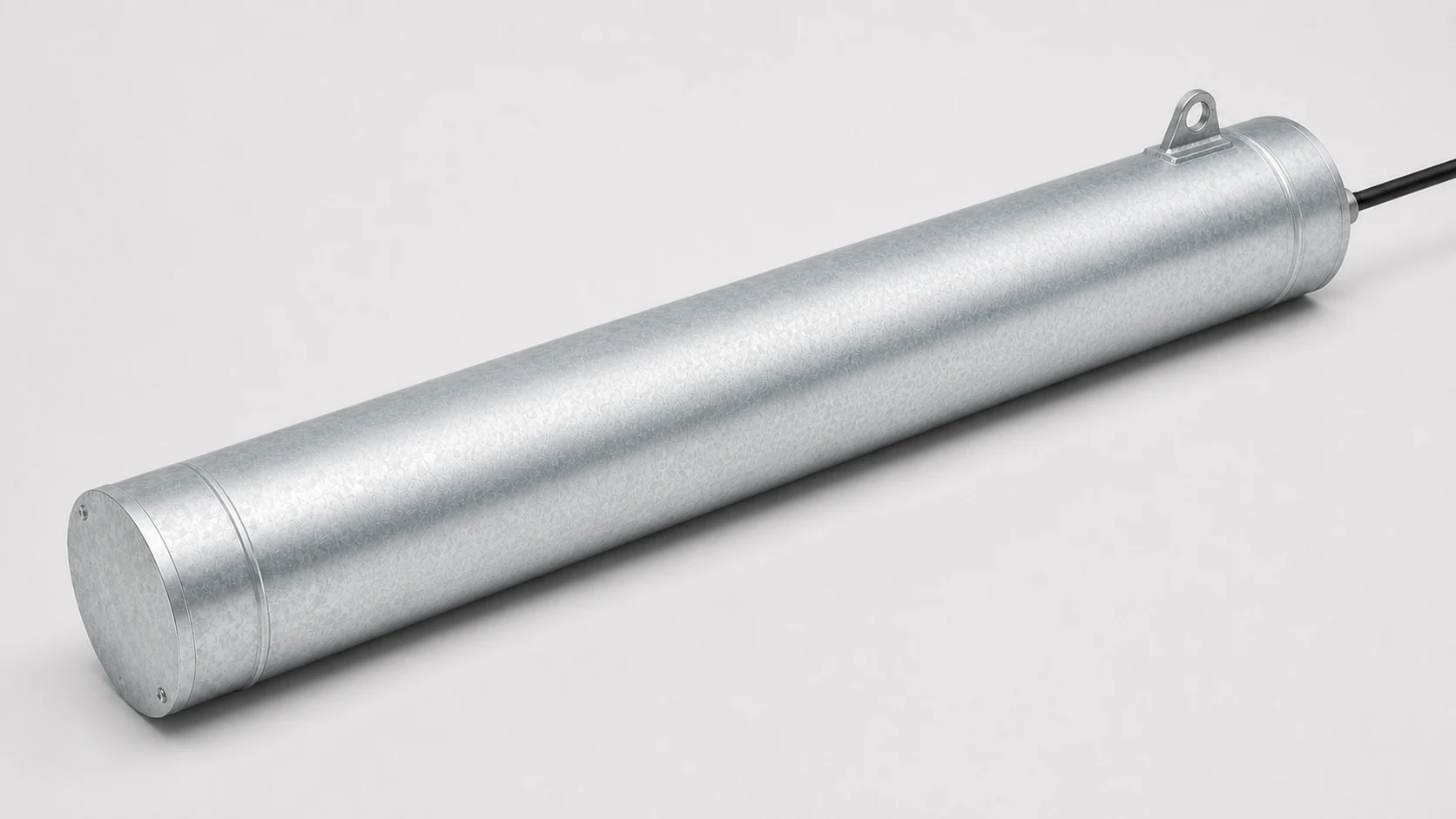

Rakitan kanister tertutup
Lihat bentuk pasokan yang lengkap, bukan hanya anoda di dalamnya.

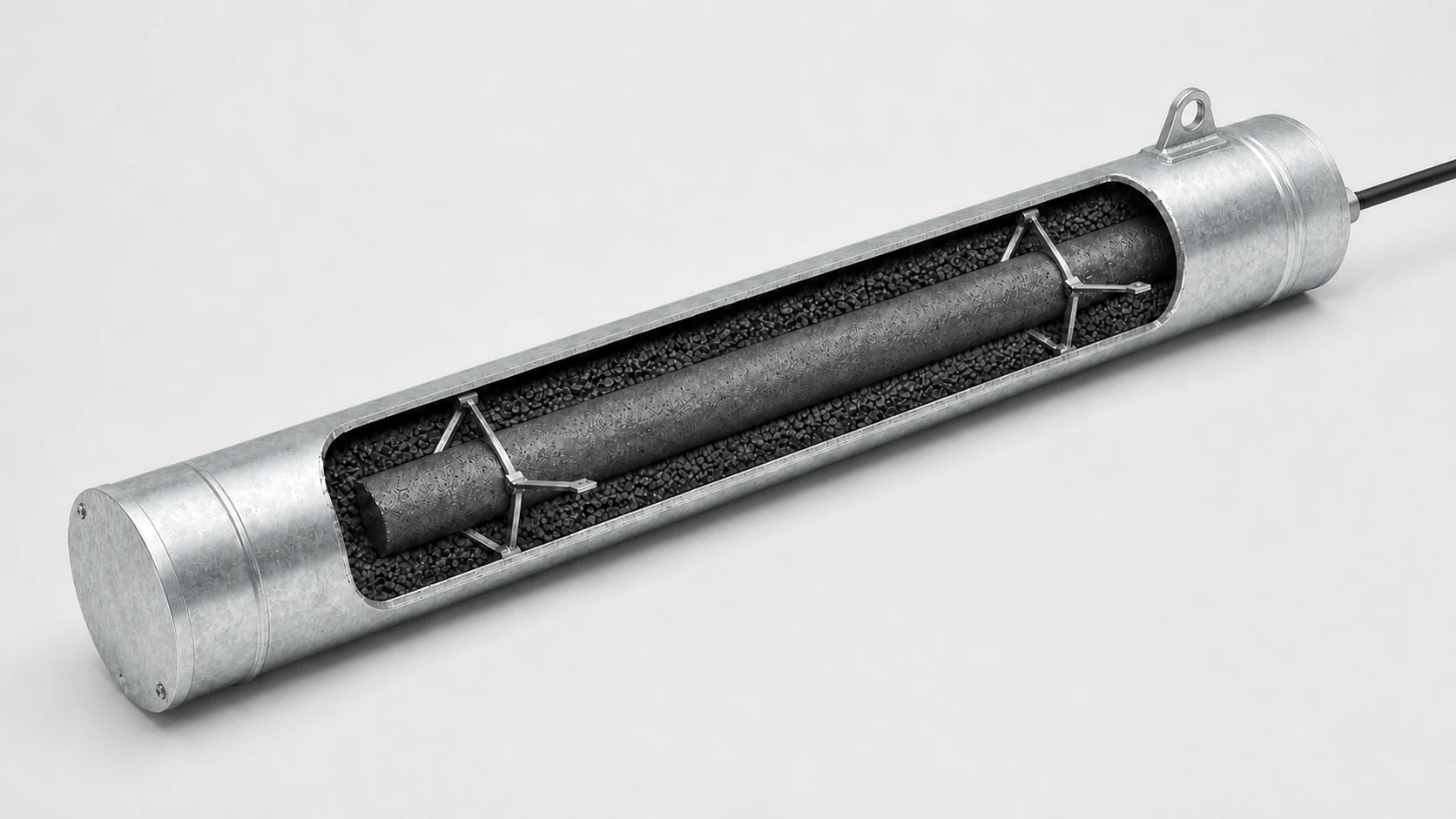

Elemen HSCI dan backfill kokas yang ditentukan tertutup oleh kanister. Material kanister, dimensi, massa isian, titik penanganan dan pengaturan kabel dikonfirmasi dalam gambar proyek dan BOM.

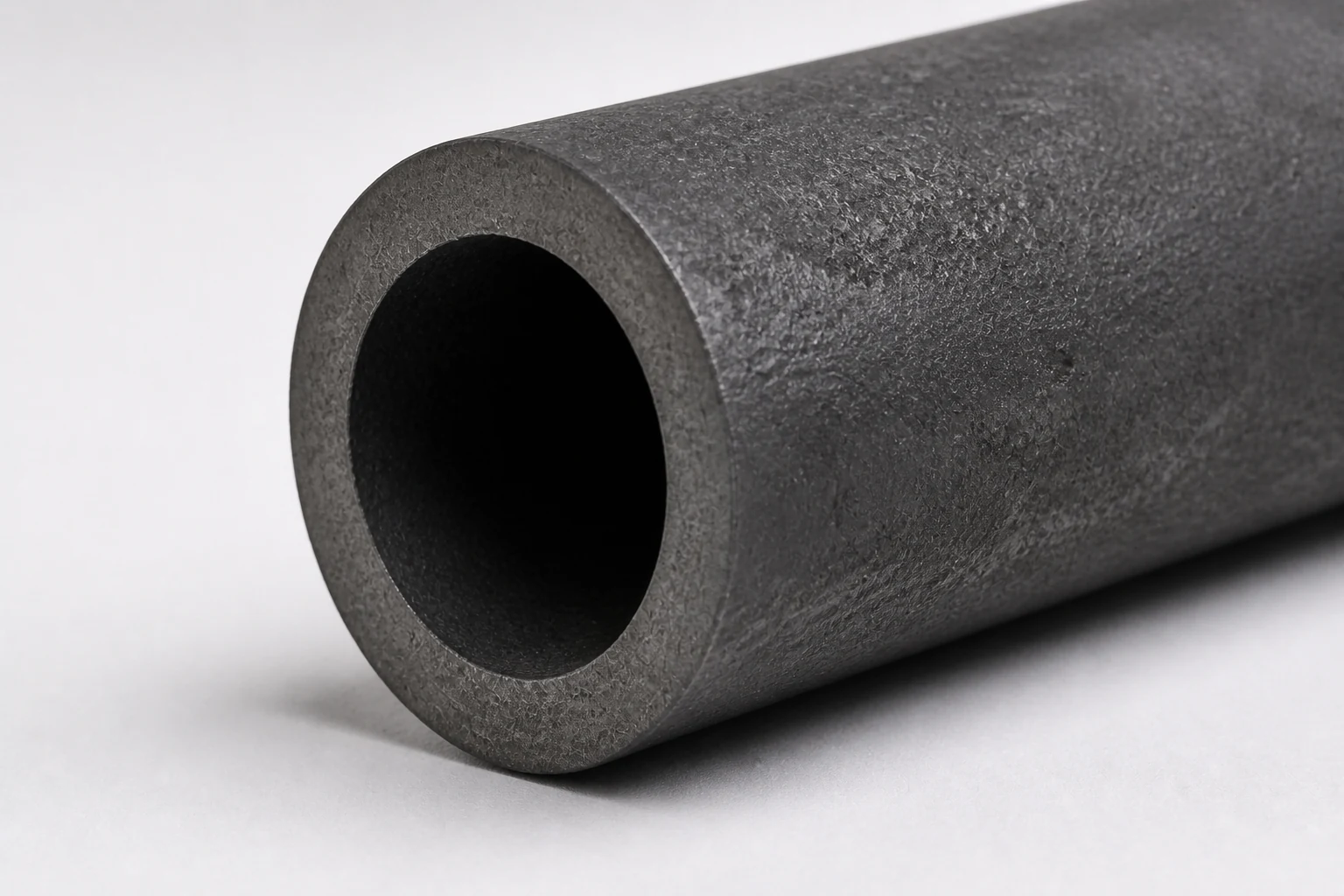

Detail coran HSCI
Bedakan badan anoda dari kanister luar yang mengilap.
Coran tubular gelap itulah elemen HSCI yang melepaskan arus. OD, ID, tebal dinding, panjang, massa, grade material dan kriteria penerimaan tetap dikendalikan gambar dan pesanan.
Kendalikan titik kegagalan
Antarmuka layak mendapat perhatian yang sama dengan corannya.
Grade material yang benar pun tetap bisa gagal dini bila transfer arus, penyegelan, integritas kabel atau kontak kokas tidak didefinisikan dengan baik.
Badan anoda
Standar dan grade material, komposisi kimia, dimensi, massa, kondisi visual serta identifikasi heat atau lot.
Sambungan anoda ke kabel
Desain sambungan yang ditetapkan pesanan dengan inspeksi kontinuitas atau resistansi sambungan sesuai ITP yang disepakati.

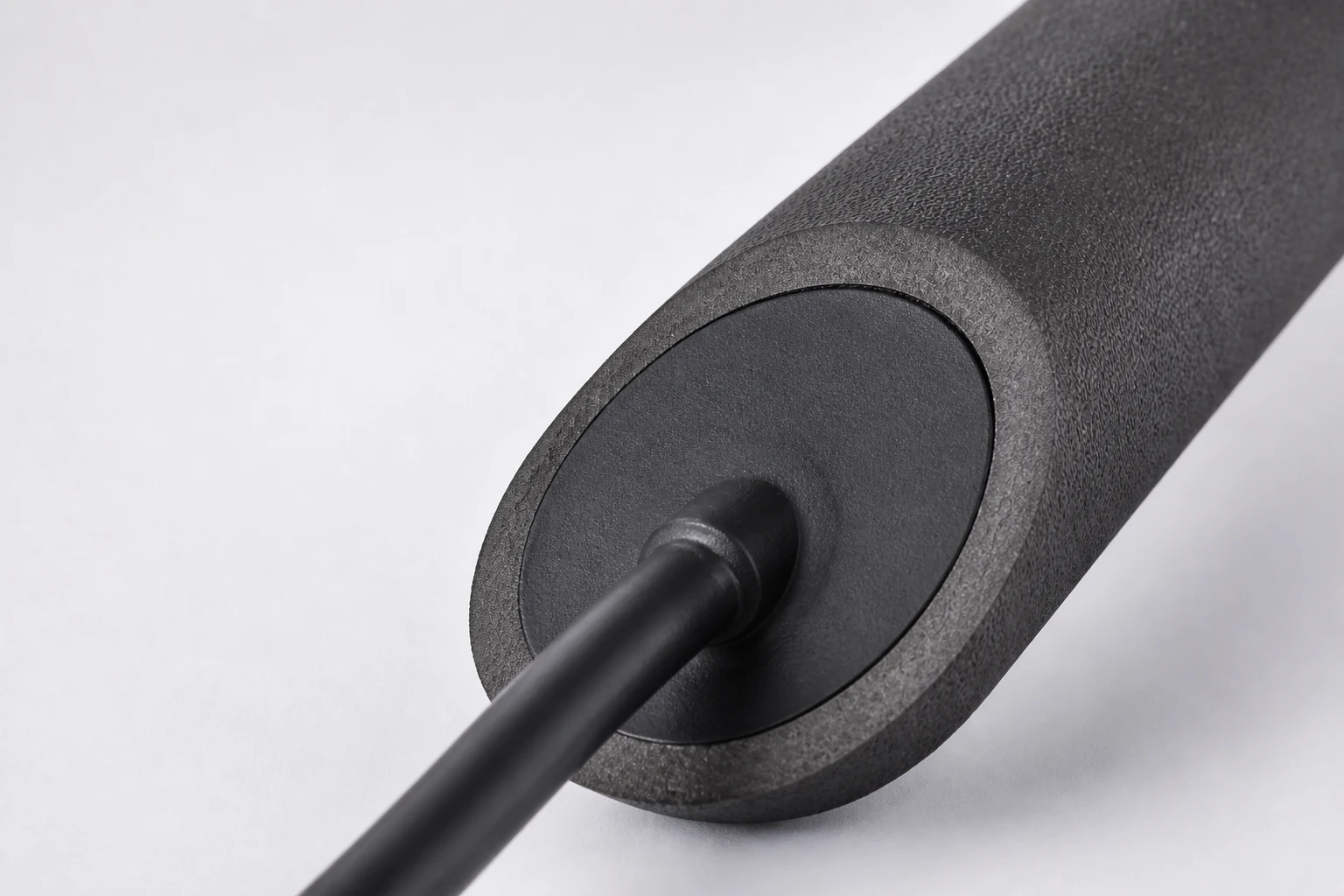

Segel lingkungan
Pengaturan penyegelan dan pelindung regangan yang terkendali untuk melindungi sambungan selama penanganan, pemasangan dan masa layanan.
Sistem kabel
Ukuran konduktor, kombinasi isolasi, panjang, identifikasi, posisi keluaran dan pengaturan terminasi sesuai spesifikasi.
Kanister dan kokas
Konstruksi kanister, jenis kokas, persyaratan ukuran partikel, massa isian, densitas, pemusatan dan data penanganan yang ditetapkan pesanan.
Lingkup groundbed sumur dalam
Groundbed sumur dalam bukan sekadar rangkaian anoda.
Keandalannya bergantung pada keseluruhan jalur pelepasan arus dan lingkungan pemasangan. Batas pasokan harus mendefinisikan setiap komponen dan setiap nilai yang dihitung per proyek secara terpisah.
- Anoda HSCI dan lead kabel individual
- Unit berkanister dan backfill kokas yang ditentukan
- Pipa ventilasi dan pengaturan filtrasi
- Pengaturan penopang, penahan dan pemberat dasar
- Komponen antarmuka wellhead
- Kotak sambungan anoda dan opsi shunt
- Gambar GA dan BOM proyek
- Urutan pemasangan dan lingkup inspeksi
Standar menurut lingkup
Standar yang berbeda mengendalikan lapisan yang berbeda.
Mencantumkan sebuah standar bukan berarti klaim sertifikasi. Penawaran harga dan purchase order harus menyatakan edisi, klausul, pengujian dan bukti yang diwajibkan.
| Acuan | Yang dikendalikannya | Penerapan yang benar |
|---|---|---|
| ASTM A518/A518M-99(2022) Grade 3 | Material coran besi silikon tinggi. | Material badan anoda dapat ditawarkan menurut Grade 3 bila ditentukan dan disertifikasi untuk pesanan. |
| BS 1591:1975 | Coran besi silikon tinggi tahan korosi, termasuk anoda proteksi katodik. | Spesifikasi alternatif untuk badan anoda bila diwajibkan dan didukung bukti kesesuaian terdokumentasi. |
| GB/T 8491 Edisi yang berlaku | Coran besi tahan korosi bersilikon tinggi. | Edisi yang berlaku dinyatakan dalam penawaran harga dan dokumen pesanan; edisi tersebut tidak otomatis setara dengan ASTM atau BS. |
| ISO 15589-1:2026 | Siklus hidup sistem proteksi katodik jaringan pipa darat. | Acuan desain sistem, peralatan, pemasangan, commissioning, pengoperasian dan pemeliharaan. |
| NACE SP0169-2024 | Pengendalian korosi eksternal untuk perpipaan logam terkubur atau terendam. | Acuan umum sistem dan praktik perlindungan. |
| NACE SP0572-2024 | Sistem anoda dalam dengan arus paksa. | Acuan desain, pemasangan, pengoperasian dan pemeliharaan sumur dalam; bukan grade material HSCI. |
Standar material (badan anoda): ASTM A518/A518M-99(2022), Grade 3, bila dipesan dan disertifikasi. Acuan desain sistem: ISO 15589-1:2026, NACE SP0169-2024 dan NACE SP0572-2024, sejauh berlaku. Kesesuaian sistem bergantung pada desain proyek, pemasangan, commissioning dan kondisi operasi.
Jadwal teknis spesifik pesanan
Tetapkan kolomnya sebelum sebuah nilai menjadi kontraktual.
Halaman publik ini tidak menggantikan data produk CathPro dengan nilai katalog pesaing. Nilai akhir dikonfirmasi dalam penawaran harga yang diterima, gambar/BOM yang disetujui dan ITP proyek.
| Kolom spesifikasi | Informasi yang harus ditetapkan | Dokumen konfirmasi |
|---|---|---|
| Bentuk produk | Tubular, padat, telanjang, berkanister atau paket komponen sumur dalam. | Penawaran harga dan lembar data yang disetujui |
| Badan anoda | Standar/grade material, OD, ID, panjang efektif dan keseluruhan, massa, luas permukaan serta toleransi. | Gambar GA yang disetujui dan laporan inspeksi |
| Kabel lead | Ukuran konduktor, sistem isolasi, panjang, jumlah lead, posisi keluaran, identifikasi dan terminasi. | Daftar kabel dan BOM yang disetujui |
| Sambungan dan segel | Desain sambungan, sistem penyegelan serta metode inspeksi dan kriteria penerimaan yang disepakati. | Gambar yang disetujui dan ITP |
| Unit berkanister | Konstruksi kanister, dimensi, spesifikasi dan massa kokas, berat kotor serta pengaturan pengangkatan. | GA, BOM dan data pengemasan |
| Paket sumur dalam | Jumlah anoda, jarak/elevasi, ventilasi, penopang, pemberat dasar, wellhead dan AJB/shunt. | GA dan BOM proyek |
| Inspeksi | Komposisi kimia, dimensi, massa, visual, kabel, sambungan, penyegelan serta NDT atau penyaksian yang ditentukan kontrak. | ITP proyek dan rilis inspeksi |
Paket submittal proyek
Tetapkan buktinya sebelum pesanan.
Catatan berikut dapat disertakan apabila dikonfirmasi dalam penawaran harga dan ITP proyek.
Definisi produk
Lembar data teknis produk yang disetujui, gambar GA, BOM dan daftar kabel.
Catatan material
Dokumentasi material atau komposisi kimia yang terhubung dengan heat atau lot terkait, sesuai pesanan.
Catatan inspeksi
Catatan dimensi, massa, visual, kabel serta sambungan atau penyegelan yang disepakati.
Dokumen rilis
Sertifikat kesesuaian dan laporan inspeksi sesuai register dokumen yang dikonfirmasi.
Penyaksian pihak ketiga
Titik saksi, metode dan kriteria penerimaan yang ditinjau sebelum penawaran harga.
Catatan pengiriman
Packing list, massa neto/bruto, identifikasi kemasan dan dukungan dokumen asal barang sesuai pesanan.
Unduh lembar data teknis / panduan konfigurasi HSCI
Gunakan PDF empat halaman ini untuk tinjauan teknis internal, perbandingan pemasok dan penyiapan permintaan penawaran. Tidak perlu mengisi formulir untuk mengunduhnya.
Pertanyaan teknis
Perjelas batas produk sebelum penawaran harga.
Jawaban berikut memisahkan coran HSCI dari kabel, rakitan terkemas dan sistem groundbed yang lengkap.
Dapatkah CathPro menawarkan anoda HSCI ASTM A518/A518M Grade 3?
Grade 3 dapat ditawarkan apabila disebutkan dalam permintaan penawaran dan dikonfirmasi dalam penawaran harga. Kesesuaian material berlaku untuk badan anoda. Kabel, sambungan, segel, kanister dan komponen groundbed dikendalikan oleh persyaratan pesanan tersendiri.
Apakah ISO 15589-1 atau NACE SP0572 mensertifikasi anodanya?
Tidak. Dokumen tersebut mengatur sistem proteksi katodik dan groundbed anoda dalam. Keduanya adalah acuan desain dan aplikasi, bukan sertifikasi produk mandiri untuk sebuah coran HSCI.
Apa yang menentukan resistansi dan umur desain groundbed?
Profil resistivitas tanah, geometri lubang bor, kolom kokas, jarak antaranoda, arus operasi, asumsi konsumsi, integritas kabel, ventilasi, pemasangan dan kondisi operasi semuanya memengaruhi hasilnya.
Bisakah Anda menawarkan pengganti anoda HSCI yang sudah ada?
Kirimkan gambar, model, dimensi, persyaratan material, detail kabel dan dokumen yang dibutuhkan dari anoda yang ada. Dimensi luar yang mirip tidak otomatis membuat dua anoda dapat dipertukarkan secara teknis.
Informasi apa yang diperlukan untuk penawaran harga?
Kirimkan bentuk produk, standar material yang diwajibkan, dimensi atau gambar, jumlah, aplikasi, kebutuhan kabel, dokumen inspeksi, tujuan pengiriman dan tanggal pengiriman yang diminta. Untuk paket sumur dalam, sertakan pula data lubang bor dan data desain yang tersedia.
Dapatkah inspeksi dan penyaksian pihak ketiga disertakan?
Titik inspeksi, metode, kriteria penerimaan dan penyaksian pihak ketiga dapat ditinjau dan dikonfirmasi sebelum penawaran harga. Ketersediaannya bergantung pada lingkup pesanan yang disepakati.
Permintaan penawaran teknis
Kirimkan data yang menentukan penawaran harga Anda.
Punya BOQ, gambar atau spesifikasi klien? Unggah saja. Masih dalam tahap desain? Kirimkan aplikasinya dan masukan groundbed yang tersedia; kami akan mengidentifikasi data penawaran yang masih kurang.
